3 說明
SN74AVC8T245-Q1 是一款采用兩個獨立可配置電源軌的 8 位同相總線收發器。SN74AVC8T245-Q1 在 VCCA 和 VCCB 設置為
1.4V 至 3.6V 時運行效果最佳。該器件可在 VCCA 和 VCCB 低至 1.2V 時正常運行。A 端口旨在跟蹤 VCCA。VCCA 支持從 1.2V 到 3.6V 范圍內的任一電源電壓。B 端口旨在跟蹤 VCCB。VCCB 可接受 1.2V 到 3.6V 范圍內的任意電源電壓，因此可在 1.2V、1.5V、1.8V、2.5V 和 3.3V 電壓節點之間任意進行通用低壓雙向轉換。
SN74AVC8T245-Q1 設計可實現數據總線間的異步通信。根據方向控制 (DIR) 輸入上的邏輯電平，此器件將數據從 A 總線發送至 B 總線，或者將數據從 B 總線發送至 A 總線。可以使用輸出使能 (OE) 輸入來禁用輸出，這樣可有效隔離總線。
在 SN74AVC8T245-Q1 設計中，VCCA 為控制引腳（DIR 和 OE）供電。
該器件規格涵蓋使用 Ioff 的部分斷電應用。當器件斷電時，Ioff 電路將會禁用輸出。這會抑制電流反流到器件中，從而防止損壞器件。
VCC 隔離特性可確保只要有任何一個 VCC 輸入接地 (GND)，兩個端口均處于高阻抗狀態。
要在上電或斷電期間將器件置于高阻抗狀態，應通過一個上拉電阻器將 OE 連接至 VCC；該電阻器的最小值由驅動器的電流灌入能力決定。

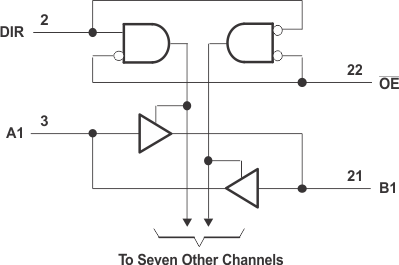

邏輯圖（正邏輯）
