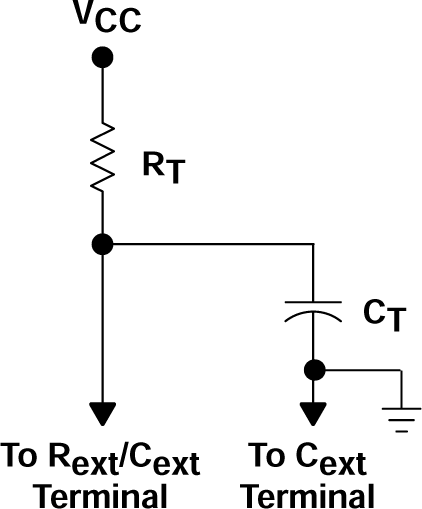

輸出脈沖持續時間 tw 主要取決于外部電容(CT)與定時電阻(R T)的數值。定時元件連接情況如圖 7-1所示。
脈沖持續時間計算公式如下:
tw = K × RT × CT (1)
如果 CT ≥ 1000pF,則 K = 1.0 或
如果 CT < 1000pF,則可以通過圖 7-4確定 K
其中:
tw = 脈沖持續時間(單位:ns)
RT = 外部定時電阻(單位:kΩ)
CT = 外部電容(單位:pF)
K = 倍乘因子
等式 1 與圖 7-2可用于確定脈沖持續時間、外部電阻以及外部電容的值。
