ZHCSSH9N December 1995 – February 2024 SN54AHC74 , SN74AHC74
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|14
- RGY|14
- PW|14
- DB|14
- DGV|14
- BQA|14
- N|14
- NS|14
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
SNx4AHC74 雙路正邊沿觸發器件是 D 類觸發器。
預設 (PRE) 或清零 (CLR) 輸入端的低電平將會設置或重置輸出，而不受其他輸入端電平的影響。當PRE和CLR處于非活動狀態（高電平）時，滿足設置時間要求的數據 (D) 輸入端的數據將在時鐘脈沖的上升沿傳輸?shù)捷敵龆?。時鐘觸發出現在一個特定電壓電平上，并且不與時鐘脈沖的上升時間直接相關。經過保持時間間隔后，可以更改 D 輸入端的數據而不影響輸出端的電平。
器件信息
| 器件型號 | 等級 | 封裝(1) |
|---|---|---|
| SN54AHC74 | 軍用級 | FK（LCCC，20） |
| J（CDIP，14） | ||
| W（CFP，14） | ||
| SN74AHC74 | 商用級 | D（SOIC，14） |
| DB（SSOP，14） | ||
| DGV（TVSOP，14） | ||
| N（PDIP，14） | ||
| NS（SO，14） | ||
| PW（TSSOP，14） | ||
| RGY（VQFN，14） | ||
BQA（WQFN，14） |
(1) 更多相關信息，請參閱第 11 節。

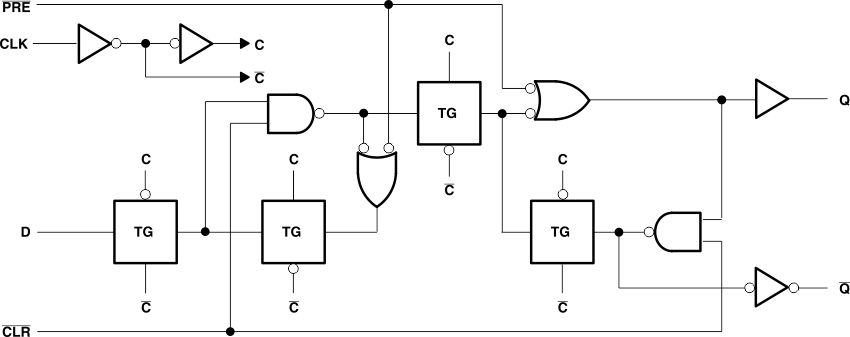

邏輯圖（正邏輯）
