ZHCSSV0D November 1995 – February 2024 SN74ACT564
PRODUCTION DATA
- 1
- 1 特性
- 2 說明
- 3 Pin Configuration and Functions
- 4 Specifications
- 5 Parameter Measurement Information
- 6 Detailed Description
- 7 Application and Implementation
- 8 Device and Documentation Support
- 9 Revision History
- 10Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- NS|20
- N|20
- DW|20
- PW|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
2 說明
’ACT564 器件是八路邊沿觸發式 D 類觸發器，具有專門設計用于驅動高容性或較低阻抗負載的三態輸出。它們尤其適用于實現緩沖寄存器、I/O 端口、雙向總線驅動器和工作寄存器。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 封裝尺寸(3) |
|---|---|---|---|
| SN74ACT564 | DW（SOIC，20） | 12.8mm × 10.3mm | 12.8mm × 7.5mm |
| N（PDIP，20） | 24.33mm × 9.4mm | 24.33mm × 6.35mm | |
| NS（SOP，20） | 12.6mm × 7.8mm | 12.6mm × 5.3mm | |
| PW（TSSOP，20） | 6.5mm × 6.4mm | 6.5mm × 4.4mm |
(1) 更多相關信息，請參閱第 10 節。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 封裝尺寸（長 × 寬）為標稱值，不包括引腳。

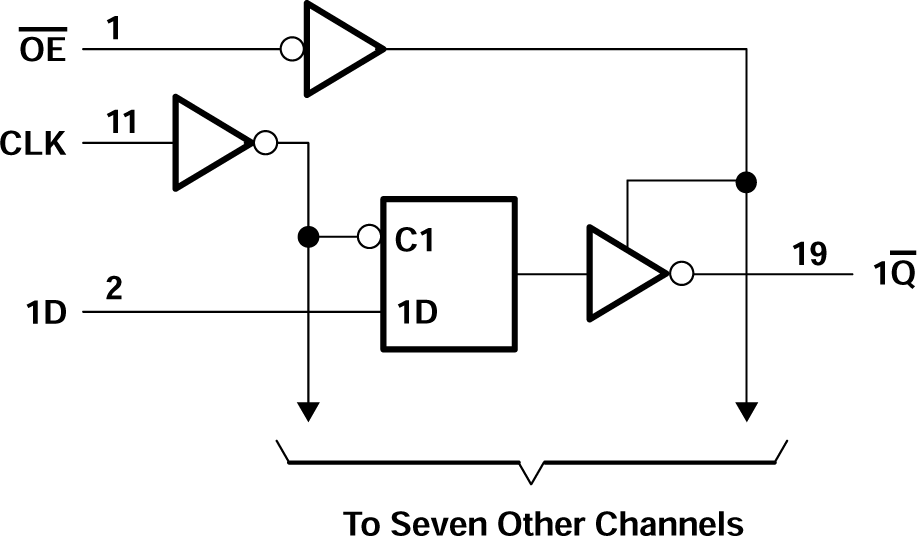

邏輯圖（正邏輯）
