3 說明
這些八通道緩沖器和線路驅動器專門設計用于提高三態存儲器地址驅動器、時鐘驅動器以及總線用接收器和發送器的性能和密度。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 本體尺寸(3) |
|---|---|---|---|
| SN74ACT240 | N（PDIP，20） | 24.33mm × 9.4mm | 24.33mm × 6.35mm |
| DGS（VSSOP，20） | 5.1mm × 4.9mm | 5.1mm × 3mm | |
| DW（SOIC，20） | 12.8mm × 10.3mm | 12.80mm × 7.50mm | |
| NS（SOP，20） | 12.6mm × 7.8mm | 12.6mm × 5.3mm | |
| DB（SSOP，20） | 7.2mm × 7.8mm | 7.2mm × 5.3mm | |
| PW（TSSOP，20） | 6.5mm × 6.4mm | 6.5mm × 4.4mm | |
| RKS（VQFN，20） | 4.5mm × 2.5mm | 4.5mm × 2.5mm |
(1) 有關更多信息，請參閱第 10 節。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 本體尺寸（長 × 寬）為標稱值，不包括引腳。

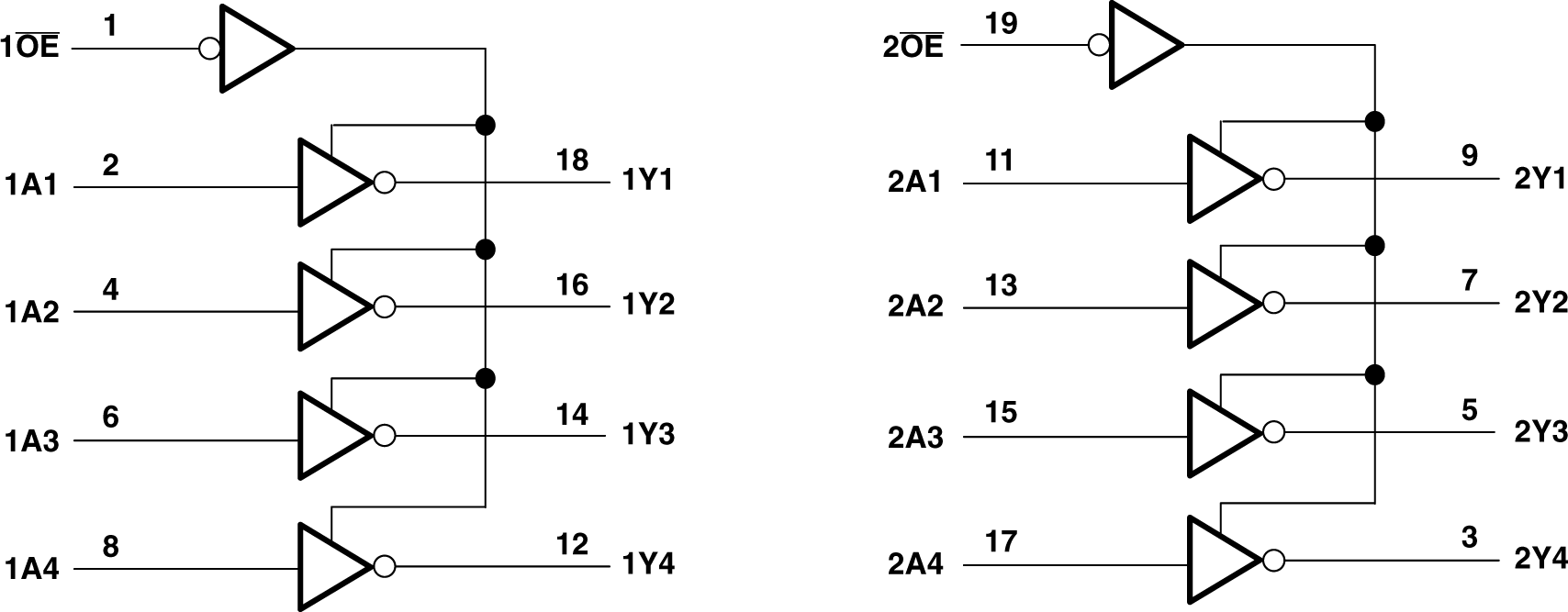

邏輯圖（正邏輯）
