3 說明
SN6505x 是一款低噪聲、低 EMI 的推挽式變壓器驅動器，專為小型隔離式電源而設計。該器件通過 2.25V 至 5V 的直流電源來驅動薄型、
中間抽頭的變壓器。通過輸出開關電壓的轉換速率控制和擴頻時鐘 (SSC) 可實現超低噪聲和 EMI。SN6505x 包含一個振蕩器，然后是一個柵極驅動器電路，此電路提供補償輸出信號以驅動接地參考 N 通道電源開關。該器件包含兩個 1A 電源 MOSFET 開關，以確保在重負載條件下正常啟動。開關時鐘也可由外部提供，以準確放置開關諧波或者在與多個變壓器驅動器搭配工作時。內部保護特性包括 1.7A 限流、欠壓鎖定、熱關斷和先斷后合電路。SN6505x 具有軟啟動功能，可防止大負載電容器在上電過程中出現高浪涌電流。SN6505A 有 160kHz 內部振蕩器，適用于需要大幅降低輻射的應用；而 SN6505B 有 420kHz 內部振蕩，適用于需要更高效率和更小變壓器尺寸的應用。SN6505x 采用小型 6 引腳 SOT23/DBV 封裝。該器件的運行溫度范圍為 –55°C 至 125°C。
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN6505A | SOT23（6 引腳） | 2.90mm × 1.60mm |
| SN6505B |

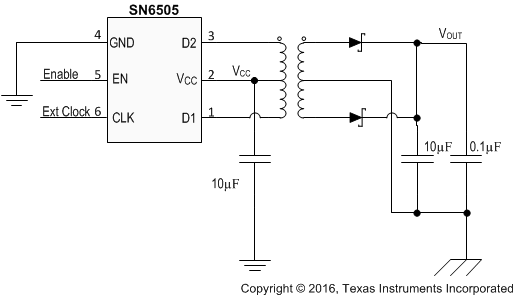

簡化版原理圖
