ZHCSXT4 January 2025 SN54SC8T574-SEP
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- PW|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
SN54SC8T574-SEP 器件是八路邊沿觸發式 D 型觸發器。。
這些器件具有專門設計用于驅動高容性或較低阻抗負載的三態輸出。這些器件特別適用于實現緩沖寄存器、I/O 端口、雙向總線驅動器和工作寄存器。
在時鐘 (CLK) 輸入發生正轉換時，Q 輸出被設置為在數據 (D) 輸入端設置的邏輯電平。
(1) 有關更多信息，請參閱數據表末尾的附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）
(3) 本體尺寸（長 × 寬）為標稱值，不包括引腳。

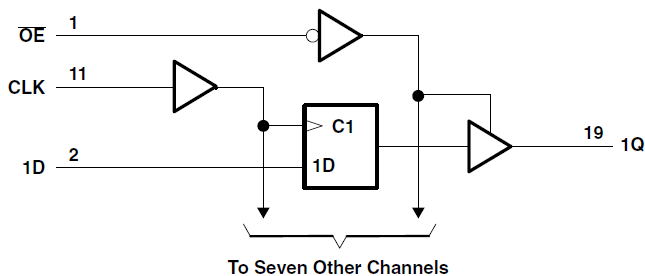

邏輯圖（正邏輯）
