ZHCSRM7B April 2023 – September 2023 PGA855
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
- RGT|16
散熱焊盤機械數據 (封裝 | 引腳)
- RGT|16
訂購信息
7.6 典型特性
TA = 25°C，VS = VSOUT = ±15V，VICM = VOCM = 0V，RL = 10kΩ，且 G = 1V/V（除非另有說明）
表 7-1 圖形表
| 說明 | 圖表 |
|---|---|
| 失調電壓 (RTI) 的分布，G = 16V/V | 圖 7-1 |
| 失調電壓漂移 (RTI) 的分布，G = 16V/V | 圖 7-2 |
| 失調電壓 (RTI) 的分布，G = 1V/V | 圖 7-3 |
| 失調電壓漂移 (RTI) 的分布，G = 1V/V | 圖 7-4 |
| 失調電壓 (RTI) 的分布，G = 0.125V/V | 圖 7-5 |
| 失調電壓漂移 (RTI) 的分布，G = 0.125V/V | 圖 7-6 |
| 差分增益誤差分布，G = 16V/V | 圖 7-7 |
| 差分增益誤差分布，G = 1V/V | 圖 7-8 |
| 增益誤差與溫度間的關系，G = 1V/V | 圖 7-9 |
| 差分增益誤差分布，G = 0.125V/V | 圖 7-10 |
| 輸入偏置電流的分布 | 圖 7-11 |
| 輸入偏置電流的分布，TA = 85°C | 圖 7-12 |
| 輸入偏置電流與溫度間的關系 | 圖 7-13 |
| 輸入偏置電流與輸入共模電壓間的關系 | 圖 7-14 |
| 輸入失調電流的分布 | 圖 7-15 |
| 輸入失調電流與溫度間的關系 | 圖 7-16 |
| 失調電壓 (RTI) 與溫度間的關系，G = 16V/V | 圖 7-17 |
| 失調電壓 (RTI) 與溫度間的關系 | 圖 7-18 |
| 失調電壓 (RTI) 與溫度間的關系，G = 0.125V/V | 圖 7-19 |
| 失調電壓 (RTI) 與輸入共模電壓間的關系 | 圖 7-20 |
| CMRR 分布，G = 16V/V | 圖 7-21 |
| CMRR 分布，G = 1V/V | 圖 7-22 |
| CMRR 分布，G = 0.125V/V | 圖 7-23 |
| CMRR 與頻率間的關系 (RTI) | 圖 7-24 |
| CMRR 與頻率間的關系（非平衡） | 圖 7-25 |
| 典型 CMRR 與溫度間的關系 | 圖 7-26 |
| 正 PSRR 與頻率間的關系 | 圖 7-27 |
| 負 PSRR 與頻率間的關系 | 圖 7-28 |
| PSRR 分布，G = 16V/V | 圖 7-29 |
| PSRR 分布，G = 1V/V | 圖 7-30 |
| PSRR 分布，G = 0.125V/V | 圖 7-31 |
| 增益非線性，G = 16V/V | 圖 7-32 |
| 增益非線性，G = 1V/V | 圖 7-33 |
| 增益非線性，G = 0.125V/V | 圖 7-34 |
| 電壓噪聲頻譜密度 (RTI) 與頻率間的關系 | 圖 7-35 |

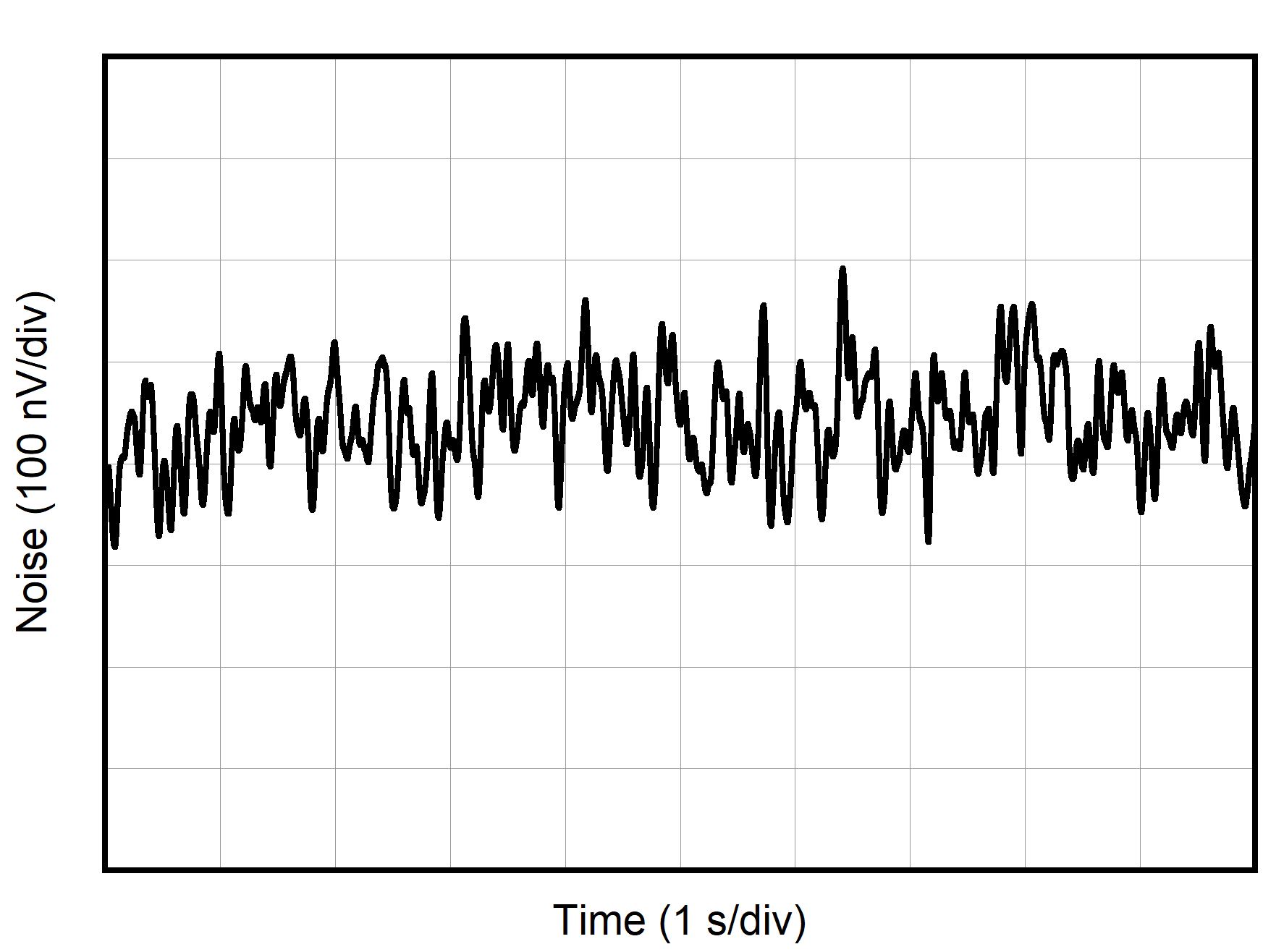

| 0.1Hz 至 10Hz 電壓噪聲 (RTI)，G = 16V/V | 圖 7-36 |

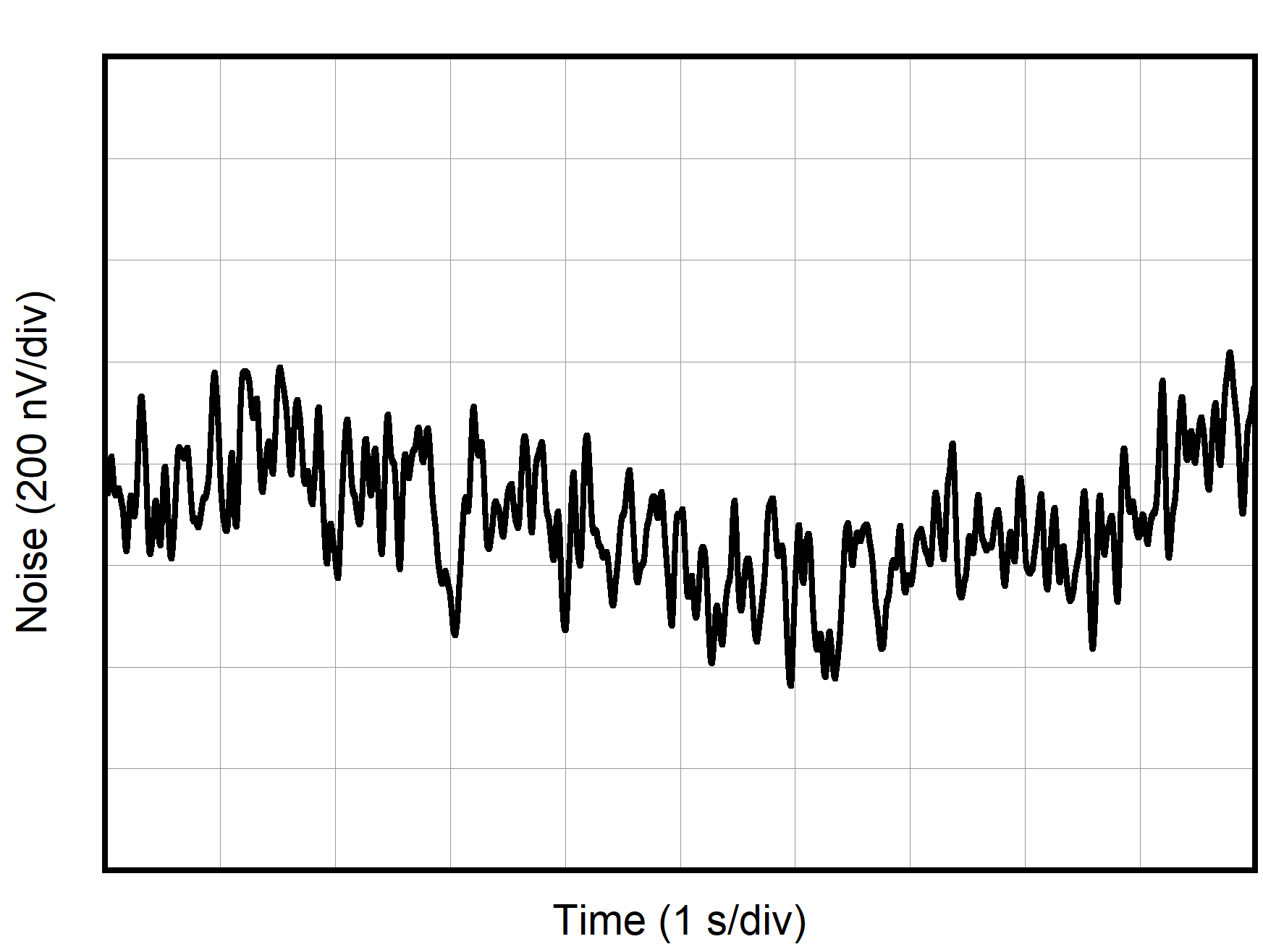

| 0.1Hz 至 10Hz 電壓噪聲 (RTI)，G = 1V/V | 圖 7-37 |

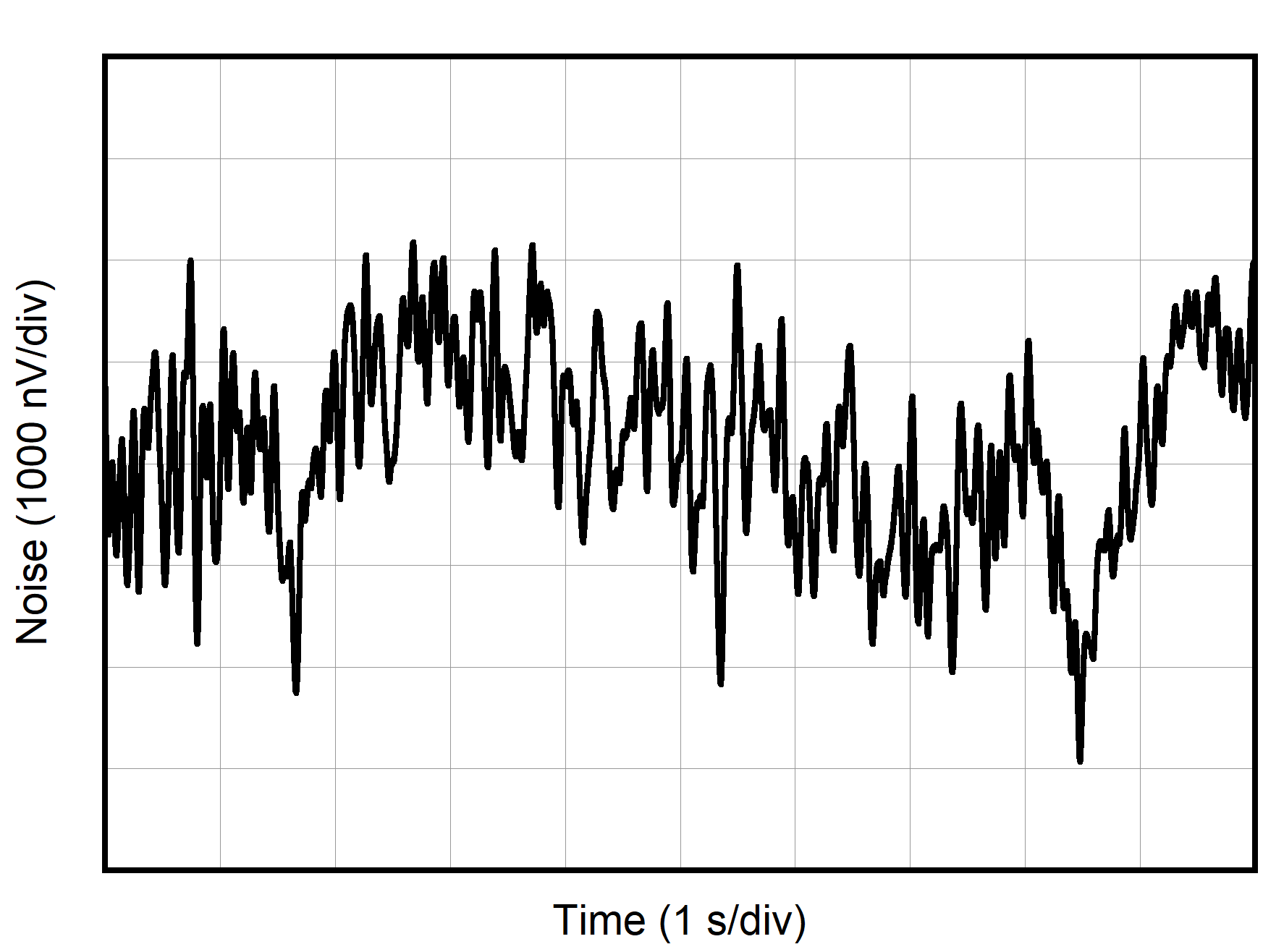

| 0.1Hz 至 10Hz 電壓噪聲 (RTI)，G = 0.125V/V | 圖 7-38 |
| 電流噪聲頻譜密度與頻率間的關系 | 圖 7-39 |
| 增益與頻率的關系 | 圖 7-40 |
| 大信號階躍響應與頻率間的關系 | 圖 7-41 |
| 小信號階躍響應，G = 16V/V | 圖 7-42 |
| 小信號階躍響應，G = 1V/V | 圖 7-43 |
| 小信號階躍響應，G = 0.125V/V | 圖 7-44 |
| 大信號階躍響應 | 圖 7-45 |
| 增益開關瞬態響應 | 圖 7-46 |
| 輸出短路電流與溫度間的關系 | 圖 7-47 |
| 正輸出電壓擺幅與輸出電流間的關系 | 圖 7-48 |
| 負輸出電壓擺幅與輸出電流間的關系 | 圖 7-49 |
| 過載恢復 | 圖 7-50 |
| 閉環輸出阻抗與頻率間的關系 | 圖 7-51 |
| 過沖與容性負載間的關系 | 圖 7-52 |
| 靜態電流與溫度間的關系 | 圖 7-53 |
| THD + 噪聲與頻率間的關系（22kHz 濾波器） | 圖 7-54 |
| THD + 噪聲與頻率間的關系（500kHz 濾波器） | 圖 7-55 |
| 二次諧波失真與頻率間的關系 | 圖 7-56 |
| 三次諧波失真與頻率間的關系 | 圖 7-57 |
| 不同負載下總諧波失真與頻率間的關系 | 圖 7-58 |
| Ax 數字輸入引腳電流與 Ax 數字輸入引腳電壓間的關系 | 圖 7-59 |
| DGND 數字輸入引腳電流與 A2 數字輸入引腳電壓間的關系 | 圖 7-60 |
| 數字輸入引腳電流與溫度間的關系 | 圖 7-61 |
| N = 2500 | 均值 = -21.25μV | 標準偏差= 36.79μV |
| G = 16 V/V | ||
| N = 2500 | 均值 = 2.83μV | 標準偏差= 71.58μV |
| G = 1V/V | ||
| N = 2500 | 均值 = –36μV | 標準偏差= 540μV |
| G = 0.125 V/V | ||
| N = 7295 | 平均值 = 0.0257 % | 標準偏差= 0.0136% |
| G = 16 V/V |
| N = 59 | 平均值 = –0.37nA | 標準偏差= 0.183nA |
| 59 個單元，1 個晶圓批次 |
| N = 59 | 平均值 = –0.007nA | 標準偏差= 0.142nA |
| G = 16 V/V | 53 個單元，1 個晶圓批次 |
| G = 0.125 V/V | 53 個單元，1 個晶圓批次 |
| N = 2500 | 均值 = 0.31μV/V | 標準偏差= 0.78μV/V |
| G = 16 V/V | ||
| N = 2500 | 均值 = 44.98μV/V | 標準偏差= 100μV/V |
| G = 0.125 V/V | ||
| 所示為典型單元 |
| N = 2500 | 均值 = 0.13μV/V | 標準偏差= 0.06μV/V |
| G = 16 V/V | ||
| N = 2500 | 均值 = 0.38μV/V | 標準偏差= 0.48μV/V |
| G = 0.125 V/V | ||
| G = 1V/V | VOUTDIFF = 10V |
| 所示為典型單元 |
| G = 1V/V |
| G = 16 V/V |
| 差分負載電容 = 50pF | ||
| G = 1V/V | 差分負載電容 = 50pF | |
| G = 1V/V |
| 短接至 VSOUT/2 |
| VS = ±18V | VSOUT = ±15V | G = 16 V/V |
| 10Hz 至 500kHz 帶通濾波器 | VOUTDIFF > 2.5VPP |
| VOUTDIFF > 2.5VPP |
| DGND = -18V |
| N = 53 | 均值 = -0.11μV/°C | 標準偏差= 0.08μV/°C |
| G = 16 V/V | ||
| N = 53 | 均值 = -0.024μV/°C | 標準偏差= 0.22μV/°C |
| G = 1V/V | ||
| N = 53 | 均值 = -0.028μV/°C | 標準偏差= 1.69μV/°C |
| G = 0.125 V/V | ||
| N = 7295 | 平均值 = 0.0195 % | 標準偏差= 0.0012% |
| G = 1V/V |
| N = 7295 | 平均值 = 0.0238% | 標準偏差= 0.008% |
| G = 0.125 V/V | ||
| N = 59 | 平均值 = –0.34nA | 標準偏差= 0.16nA |
| TA = 85°C |
| 59 個單元，1 個晶圓批次 |
| G = 1V/V | 53 個單元，1 個晶圓批次 |
| 所示為典型單元 |
| N = 2500 | 均值 = 5.61μV/V | 標準偏差= 12.50μV/V |
| G = 1V/V | ||
| 所示為典型單元 |
| 所示為典型單元 |
| N = 2500 | 均值 = 0.17μV/V | 標準偏差= 0.08μV/V |
| G = 1V/V | ||
| G = 16 V/V | VOUTDIFF = 10V | |
| G = 0.125 V/V | VOUTDIFF = 2.5V |
| G = 16 V/V |
| G = 0.125 V/V |
| 差分負載電容 = 50pF | ||
| G = 16 V/V | 差分負載電容 = 50pF | |
| G = 0.125 V/V | 差分負載電容 = 50pF | |
| 輸入電壓 = 250mVPP |
| VS = ±18V | VSOUT = ±15V | G = 16 V/V |
| 10Hz 至 22kHz 帶通濾波器 | VOUTDIFF > 2.5VPP |
| VOUTDIFF > 2.5VPP |
| G = 1V/V | VOUTDIFF = 10VPP |
| Ax = DGND |
