1 特性
- 雙時鐘和數據恢復 (CDR) 功能，支持 9.80-11.7Gbps 無參考運行
- 兩線制數字接口搭配集成的數模轉換器 (DAC) 和模數轉換器 (ADC) 進行控制和診斷管理
- TX 和 RX 輸出極性選擇
- 可編程的抖動傳輸帶寬
- 電氣和光學環回
- CDR 旁路模式，支持以低數據速率運行
- 集成調制器驅動器，輸出幅值最高可達 2 VPP（單端），偏置電流最高可達 150mA（拉電流）。
- 具有可選監視器光電二極管 (PD) 范圍的自動功率控制 (APC) 回路
- 可編程的 TX 輸入均衡器
- TX 交叉點調節和去加重功能
- 包括激光安全特性
- 具有可編程信號損耗 (LOS) 閾值的集成限幅放大器
- 可調節的 RX 均衡和輸入閾值
- 可編程的 RX 輸出電壓和去加重功能
- 電源監視器和溫度傳感器
- 2.5V 單電源
- 工作溫度范圍：-40°C 至 100°C
- 表面貼裝 4mm x 4mm 32 引腳四方扁平無引線 (QFN) 封裝（間距為 0.4mm）
2 應用
- XFP 和 SFP+ 10Gbps SONET OC-192 光學收發器
- XFP 和 SFP+ 10 GBASE-ER/ZR 光學收發器
3 說明
ONET1130EC 是一款具有收發時鐘和數據恢復 (CDR) 功能的 2.5V 集成調制器驅動器和限幅放大器，無需參考時鐘即可以 9.80Gbps 至 11.7Gbps 范圍內的速率運行。 該器件包含光學和電氣環回。 在 CDR 旁路模式下，器件可以較低的數據速率運行。器件可利用兩線制串行接口進行數字控制。
發送路徑包含 1 個可調節輸入均衡器（用于均衡長達 300mm
（12 英寸）的 FR4 印刷電路板的微帶傳輸線或帶狀傳輸線）、1 個多速率 CDR 和 1 個輸出調制器驅動器。 該器件以交叉點調節和去加重的形式提供輸出波形控制，從而增加光學眼圖波罩余量。 該器件提供激光二極管偏置電流，并且包含集成自動功率控制 (APC) 回路，用于對平均光學功率隨電壓、溫度和時間的變化進行補償。
接收路徑包含 1 個具有可編程均衡和閾值調節功能的限幅放大器、1 個多速率 CDR 和輸出去加重功能（用于對器件輸出端所連接的連接器、微帶傳輸線或帶狀傳輸線上與頻率相關的損耗進行補償）。接收器輸出幅值和信號損失有效電平都是可以調節的。
器件信息
| 訂貨編號 | 封裝（引腳） | 封裝尺寸 |
|---|---|---|
| ONET1130EC | VQFN (32) | 4.00mm x 4.00mm |

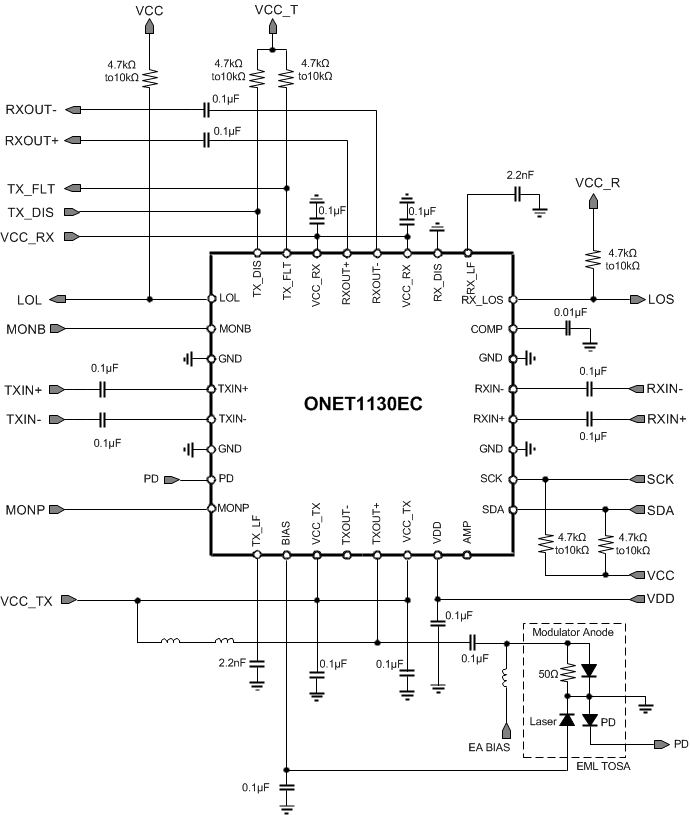

簡化電路原理圖
