ZHCSO17C November 2019 – March 2022 LMX2694-SEP
PRODUCTION DATA
At TA = 25°C, unless otherwise noted

| fOSC = 100 MHz | Jitter = 61.2 fs (100 Hz - 100 MHz) |
| fPD = 200 MHz |

| fOSC = 100 MHz | Jitter = 61.8 fs (100 Hz - 100 MHz) |
| fPD = 200 MHz |

| fOSC = 100 MHz | Jitter = 68.8 fs (100 Hz - 100 MHz) |
| fPD = 200 MHz |

| fOSC = 100 MHz | Jitter = 67.8 fs (100 Hz - 100 MHz) |
| fPD = 200 MHz |

| fOSC = 200 MHz | |
| fVCO = 14.8 GHz |

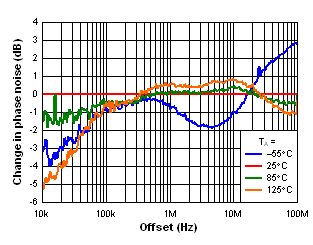

| fVCO = 10 GHz | VCO calibrated at 25°C and temperature drifted |
| LBW < 100 Hz |

| fOSC = 100 MHz | Jitter = 61.8 fs (100 Hz - 100 MHz) |
| fPD = 200 MHz |

| fOSC = 100 MHz | Jitter = 61.7 fs (100 Hz - 100 MHz) |
| fPD = 200 MHz |

| fOSC = 100 MHz | Jitter = 67.8 fs (100 Hz - 100 MHz) |
| fPD = 200 MHz |

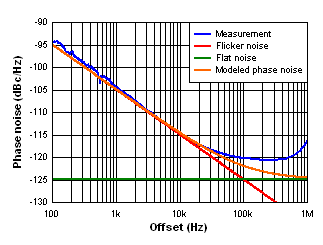

| fPD = 200 MHz | FOM = –237.5 dBc/Hz |
| fVCO = 10 GHz | Flicker = –130.5 dBc/Hz |

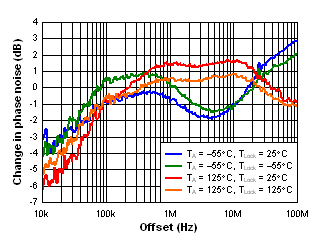

| fVCO = 10 GHz | VCO re-calibrated at final temperature |
| LBW < 100 Hz |
