5 引腳配置和功能

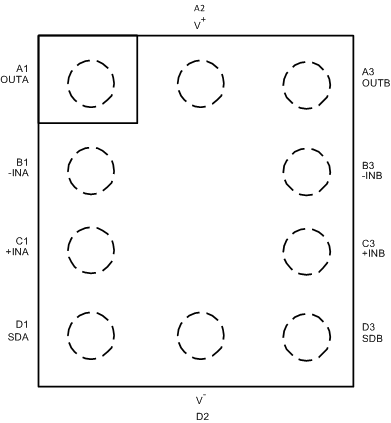

YPA 封裝
10 引腳 DSBGA
頂視圖
引腳功能：DSBGA 封裝
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| A1 | OUTA | O | 通道 A 輸出 |
| A2 | V+ | P | 正電源輸入 |
| A3 | OUTB | O | 通道 B 輸出 |
| B1 | –INA | I | 通道 A 反相輸入 |
| B3 | –INB | I | 通道 B 反相輸入 |
| C1 | +INA | I | 通道 A 同相輸入 |
| C3 | +INB | I | 通道 A 同相輸入 |
| D1 | SDA | I | 通道 A 關斷 |
| D2 | V– | P | 負電源輸入 |
| D3 | SDB | I | 通道 B 關斷 |
(1) I = 輸入，O = 輸出，P = 電源

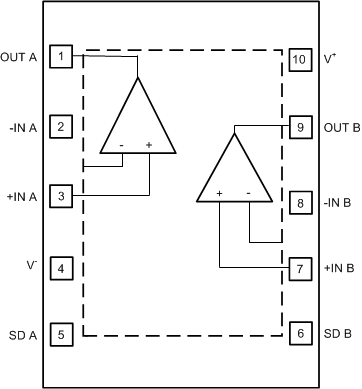

NGY 封裝
10 引腳 WSON
頂視圖
引腳功能：WSON 封裝
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| 1 | OUT A | O | 通道 A 輸出 |
| 2 | –IN A | I | 通道 A 反相輸入 |
| 3 | +IN A | I | 通道 A 同相輸入 |
| 4 | V– | P | 正電源輸入 |
| 5 | SDA | I | 通道 A 關斷 |
| 6 | SD B | I | 通道 B 關斷 |
| 7 | +IN B | I | 通道 B 同相輸入 |
| 8 | –IN A | I | 通道 B 反相輸入 |
| 9 | OUT B | O | 通道 B 輸出 |
| 10 | V+ | P | 正電源輸入 |
| 11 | 散熱焊盤 | G | 將散熱焊盤連接至 V– 或保持懸空 |
(1) G = 接地，I = 輸入，O = 輸出，P = 電源

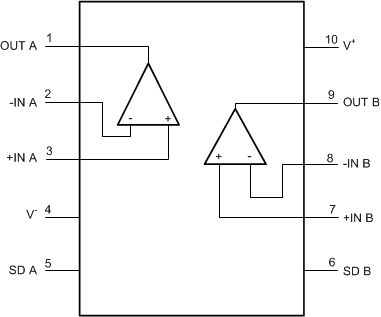

DGS 封裝
10 引腳 VSSOP
頂視圖
引腳功能：VSSOP 封裝
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| 1 | OUT A | O | 通道 A 輸出 |
| 2 | –IN A | I | 通道 A 反相輸入 |
| 3 | +IN A | I | 通道 A 同相輸入 |
| 4 | V– | P | 負電源輸入 |
| 5 | SDA | I | 通道 A 關斷 |
| 6 | SD B | I | 通道 B 關斷 |
| 7 | +IN B | I | 通道 B 同相輸入 |
| 8 | –IN A | I | 通道 B 反相輸入 |
| 9 | OUT B | O | 通道 B 輸出 |
| 10 | V+ | P | 正電源輸入 |
(1) I = 輸入，O = 輸出，P = 電源
