5 引腳配置和功能
DBV 和 DCK 封裝
5 引腳 SOT-23 和 SC70
俯視圖
DGK 封裝
8 引腳 VSSOP
俯視圖
PW 封裝
14 引腳 TSSOP
俯視圖

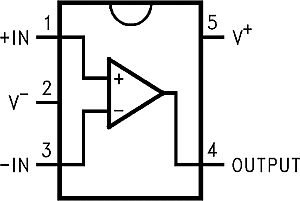

SOT-23 的：LMV551
| 引腳 | 類型(1) | 說明 | |||
|---|---|---|---|---|---|
| 名稱 | LMV551 | ||||
| SOT-23、SC70 | |||||
| +IN | 1 | I | 同相輸入 | ||
| -IN | 3 | I | 反相輸入 | ||
| OUT | 4 | O | 輸出 | ||
| V- | 2 | P | 負電源 | ||
| V+ | 5 | P | 正電源 | ||
(1) I = 輸入；O = 輸出；P = 電源
引腳功能：LMV552 和 LMV554
| 引腳 | 類型(1) | 說明 | |||
|---|---|---|---|---|---|
| 名稱 | LMV552 | LMV554 | |||
| SOIC、VSSOP | SOIC、TSSOP | ||||
| +IN A | 3 | 3 | I | 同相輸入，通道 A | |
| +IN B | 5 | 5 | I | 同相輸入，通道 B | |
| +IN C | — | 10 | I | 同相輸入，通道 C | |
| +IN D | — | 12 | I | 同相輸入，通道 D | |
| –IN A | 2 | 2 | I | 反相輸入，通道 A | |
| –IN B | 6 | 6 | I | 反相輸入，通道 B | |
| –IN C | — | 9 | I | 反相輸入，通道 C | |
| –IN D | — | 13 | I | 反相輸入，通道 D | |
| OUT A | 1 | 1 | O | 輸出，通道 A | |
| OUT B | 7 | 7 | O | 輸出，通道 B | |
| OUT C | — | 8 | O | 輸出，通道 C | |
| OUT D | — | 14 | O | 輸出，通道 D | |
| V+ | 8 | 4 | P | 正電源（最高） | |
| V– | 4 | 11 | P | 負電源（最低） | |
(1) I = 輸入；O = 輸出；P = 電源
