5 引腳配置和功能
圖 5-1 5 引腳 SOT (SC70)DCK 封裝（頂視圖）

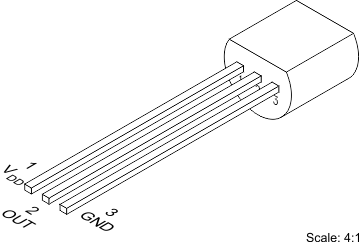

圖 5-3 LP 封裝3 引腳 TO-92（頂視圖）

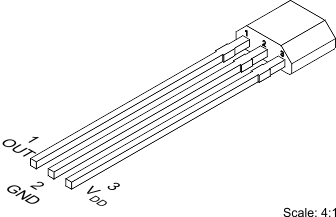

圖 5-2 LPG 封裝3 引腳 TO-92S（頂視圖）

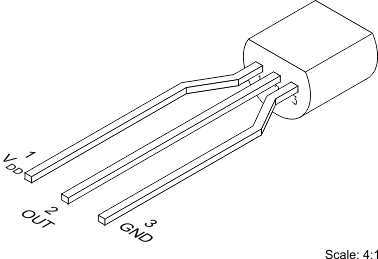

圖 5-4 LPM 封裝3 引腳 TO-92（頂視圖）表 5-1 引腳功能
| 引腳 | 類型 | 說明 | ||||
|---|---|---|---|---|---|---|
| 名稱 | SOT (SC70) | TO-92 | TO-92S | 等效電路 | 功能 | |
| GND | 1、2(1) | 3 | 2 | 接地 | 不適用 | 電源接地 |
| OUT | 3 | 2 | 1 | 模擬 輸出 |
 |
輸出與溫度成反比的電壓 |
| VDD | 4，5 | 1 | 3 | 電源 | 不適用 | 正電源電壓 |
(1) 直接連接至芯片背面
