ZHCSLT6 January 2021 LMR36015S
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Description (continued)
- 6 Device Comparison Table
- 7 Pin Configuration and Functions
- 8 Specifications
- 9 Detailed Description
-
10Application and Implementation
- 10.1 Application Information
- 10.2
Typical Application
- 10.2.1
Design 1: Low Power 24-V, 1.5-A PFM Converter
- 10.2.1.1 Design Requirements
- 10.2.1.2
Detailed Design Procedure
- 10.2.1.2.1 Custom Design With WEBENCH Tools
- 10.2.1.2.2 Choosing the Switching Frequency
- 10.2.1.2.3 Setting the Output Voltage
- 10.2.1.2.4 Inductor Selection
- 10.2.1.2.5 Output Capacitor Selection
- 10.2.1.2.6 Input Capacitor Selection
- 10.2.1.2.7 CBOOT
- 10.2.1.2.8 VCC
- 10.2.1.2.9 CFF Selection
- 10.2.1.2.10 Maximum Ambient Temperature
- 10.2.2 Application Curves
- 10.2.3 Design 2: High Density 24-V, 1.5-A FPWM Converter
- 10.2.1
Design 1: Low Power 24-V, 1.5-A PFM Converter
- 10.3 What to Do and What Not to Do
- 11Power Supply Recommendations
- 12Layout
- 13Device and Documentation Support
- 14Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- RNX|12
散熱焊盤機械數據 (封裝 | 引腳)
- RNX|12
訂購信息
3 說明
LMR36015S 穩壓器是一款易于使用的同步降壓直流/直流轉換器。該器件具有集成式高側和低側功率 MOSFET，能夠在 4.2V 至 60V 的寬輸入電壓范圍內提供高達 1.5A 的輸出電流。容差高達 66V。這種瞬態容差降低了防止過壓所需的設計工作量，并滿足 IEC 61000-4-5 的浪涌抗擾度要求。
LMR36015S 采用峰值電流模式控制機制來提供出色的效率和輸出電壓精度。利用 1MHz 穩壓器中的 FPWM 功能可以改善負載瞬態性能。精密使能支持直接連接到寬輸入電壓或?qū)ζ骷雍完P(guān)斷進行精確控制，因此提供了靈活性。附帶內置濾波和延遲功能的電源正常狀態標志可提供系統狀態的真實指示，免去了使用外部監控器的麻煩。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LMR36015S | VQFN-HR (12) | 2.00mm x 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

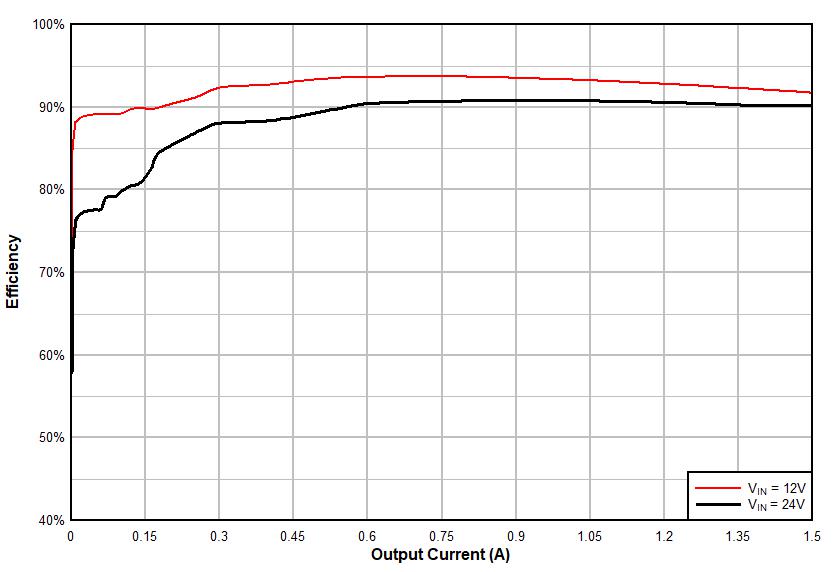

| VOUT = 5V | 400kHz |
簡化版原理圖
