8.4.3.5 壓降
壓降運行被定義為任何需要頻率下降以實現所需占空比的輸入/輸出電壓比。在給定的時鐘頻率下，占空比受最短關斷時間的限制。一旦達到該限值，如果保持時鐘頻率，輸出電壓將下降。該器件不允許輸出電壓下降，而是將導通時間延長到時鐘周期結束后，直至達到所需的峰值電感器電流。一旦達到峰值電感器電流或一旦經過大約 9μs 的預定最大導通時間 tON_MAX，時鐘就可以開始一個新的周期。因此，一旦由于存在最短關斷時間，所需占空比無法在所選時鐘頻率下實現，頻率就會下降以保持穩定。如果輸入電壓足夠低，即使在導通時間為 tON_MAX 時也無法調節輸出電壓，則輸出電壓會降至略低于輸入電壓 VDROP1。有關從壓降中恢復的更多信息，請參閱圖 8-9。
輸出電壓和頻率與輸入電壓間的關系：如果輸入電壓和輸出電壓設置之間的差異很小，IC 會降低頻率以保持穩壓。如果輸入電壓過低，無法在大約 110kHz 的頻率下提供所需的輸出電壓，則輸入電壓會跟蹤輸出電壓。

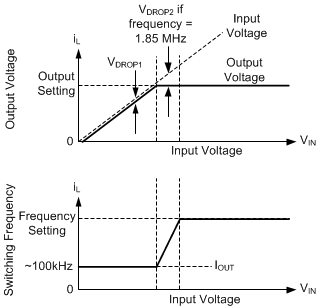

圖 8-20 壓降中的頻率和輸出電壓
壓降時的開關波形。電感器電流需要比正常時鐘更長的時間才能達到所需的峰值。因此，頻率會下降。該頻率下降受到 tON_MAX 的限制。
圖 8-21 壓降波形
