1 特性
-
超低噪聲、高性能
- 抖動：fOUT > 100MHz 時的典型值為 90fs (RMS)
- 高電源抑制比 (PSRR)：-70dBc，出色的電源抗擾度
- 靈活的輸出頻率和格式；用戶可選擇
- 頻率：62.5MHz、100MHz、106.25MHz、125MHz、156.25MHz、212.5MHz、312.5MHz
- 格式：低電壓正射極耦合邏輯 (LVPECL)、低壓差分信令 (LVDS) 或高速收發器邏輯 (HSTL)
- 總頻率容差：±50ppm
- 內部存儲器存儲了多個啟動配置，可通過引腳控制進行選擇
- 3.3V 工作電壓
- 工業溫度范圍（-40ºC 至 +85ºC）
- 7mm x 5mm 8 引腳封裝
2 應用
- 晶體振蕩器、表面聲波 (SAW) 振蕩器或芯片振蕩器的高性能替換產品
- 開關、路由器、網卡、基帶裝置 (BBU)、服務器、存儲/SAN
- 測試和測量
- 醫療成像
- 現場可編程門陣列 (FPGA)，處理器連接
3 說明
LMK61PD0A2 是一款超低抖動的 PLLatinumTM 引腳可選振蕩器。該振蕩器可生成通用基準時鐘。 該器件在出廠前進行了預編程，可支持七種不同基準時鐘頻率。相應頻率可通過將每個 FS[1:0] 配置為 VDD、GND 或 NC（無連接）進行選擇。 輸出格式可通過將操作系統 (OS) 的引腳配置為 VDD、GND 或 NC 進行選擇，三種配置方式分別對應格式 LVPECL、LVDS 以及 HCSL。 內部電源調節功能提供出色的電源紋波抑制 (PSRR)，降低了供電網絡的成本和復雜性。 該器件由單個 3.3V ± 5% 電源供電。
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LMK61PD0A2 | 8 引腳 QFM (SIA) | 7.0mm x 5.0mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

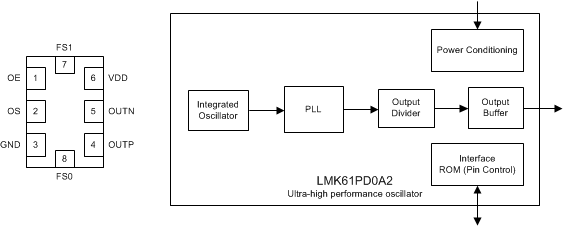

引腳分布和簡化框圖
