ZHCSLT3B december 2020 – june 2023 LMK1D1204 , LMK1D1208
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Device Comparison
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Parameter Measurement Information
- 9 Detailed Description
- 10Application and Implementation
- 11Device and Documentation Support
- 12Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- RGT|16
散熱焊盤機械數據 (封裝 | 引腳)
- RGT|16
訂購信息
3 說明
LMK1D120x 時鐘緩沖器能夠以超低的時鐘分配偏斜，將兩個可選時鐘輸入（IN0 和 IN1）之一分配給 4 或 8 對差分 LVDS 時鐘輸出（OUT0 至 OUT7）。LMK1D12x 系列可接受兩個時鐘源傳入一個輸入多路復用器。輸入可以為 LVDS、LVPECL、LP-HCSL、HCSL、CML 或 LVCMOS。
LMK1D12x 專為驅動 50Ω 傳輸線路而設計。在以單端模式驅動輸入的情況下，必須將圖 9-6 中所示的適當偏置電壓施加到未使用的負輸入引腳。
IN_SEL 引腳用于選擇要發送到輸出的輸入。如果該引腳保持開路，該引腳將禁用輸出（邏輯低電平）。該器件支持失效防護功能。該器件還整合了輸入遲滯，可防止在沒有輸入信號的情況下輸出隨機振蕩。
該器件可在 1.8V、2.5V 或 3.3V 電源環境下工作，溫度范圍是 –40°C 至 105°C（環境溫度）。下表顯示了 LMK1D12x 封裝類型：
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

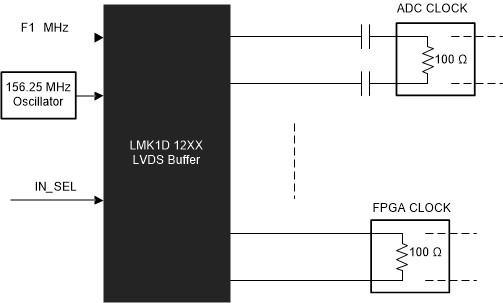

應用示例
