ZHCSKK6D December 2019 – February 2022 LMK1C1102 , LMK1C1103 , LMK1C1104
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Device Comparison
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Parameter Measurement Information
- 9 Detailed Description
- 10Application and Implementation
- 11Power Supply Recommendations
- 12Layout
- 13Device and Documentation Support
- 14Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
LMK1C110x 是德州儀器 (TI) 的一款模塊化、高性能、低偏斜、通用時鐘緩沖器系列器件。整個系列采用模塊化方法設計。提供三個不同的扇出選項：1:2、1:3、1:4。
該系列所有器件均互相引腳兼容，并向后兼容 CDCLVC110x 系列，便于操作。
該系列所有器件均具有相同的高性能特性，如低附加抖動、低偏斜和寬工作溫度范圍。
LMK1C110x 具有同步輸出使能控制端 (1G)，可在 1G 處于低電平時將輸出切換為低電平狀態。這些器件具有失效防護輸入，可防止在沒有輸入信號的情況下輸出發生振蕩并允許在提供 VDD 之前輸入信號。
LMK1C110x 系列可在 1.8V、2.5V 和 3.3V 電壓下工作，其特點是可在 –40°C 至 125°C的范圍內運行。
器件信息(1)
| 零件編號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LMK1C1102 | TSSOP (8) | 3.00mm × 4.40mm |
| LMK1C1103 | ||
| LMK1C1104 | ||
| LMK1C1102 | WSON (8) | 2.00mm x 2.00mm |
| LMK1C1104 |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

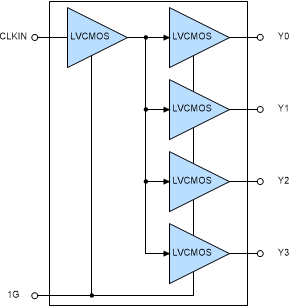

功能框圖
