一般情況下，任何必須以小于 1000pA 泄漏電流運行的電路均需要特殊的印刷電路板 (PCB) 布局。為了充分利用 LMC604x 的超低輸入電流（通常為 150fA），出色的布局至關重要。幸運的是，用于實現低泄漏漏電流的技術相當簡單。首先，不得忽略 PCB 的表面泄漏，即使有時顯示的泄漏電流并不高，看起來似乎可以讓人接受，但是在濕度高、遍布灰塵或污染的情況下，用戶可以感知到這種表面泄漏。

為了更大限度降低任何表面泄漏造成的影響，可以環繞 LMC604x 的輸入端和連接到運算放大器輸入端的電容器、二極管、導體、電阻器、繼電器端子等其他任何元件的終端，放置一個能夠完全覆蓋的箔環（另請參見 圖 6-14）所示。為了獲得顯著的效果，請同時在 PCB 的頂部和底部放置防護環。然后，將這種箔連接到與放大器輸入電壓相同的電壓，這是因為處于相同電位的兩個點之間不會有漏電流流動。例如，10¹² 的 PCB 跡線至焊盤電阻通?？梢暈楦咦柚惦娮?，如果跡線是與輸入焊盤相鄰的 5V 總線，則該電阻可能會泄漏 5pA 的電流。這種泄漏可能導致 LMC604x 的實際性能下降 250 倍。但是，如果防護環保持在 5mV 的輸入內，即使電阻為 10¹¹Ω，也僅會產生 0.05pA 的漏電流。有關標準運算放大器配置中使用的防護環典型連接，請參閱 圖 6-10 至 圖 6-12。

圖 6-10 防護環的典型連接：反相放大器

圖 6-11 防護環的典型連接：同相放大器

圖 6-12 防護環的典型連接：跟隨器

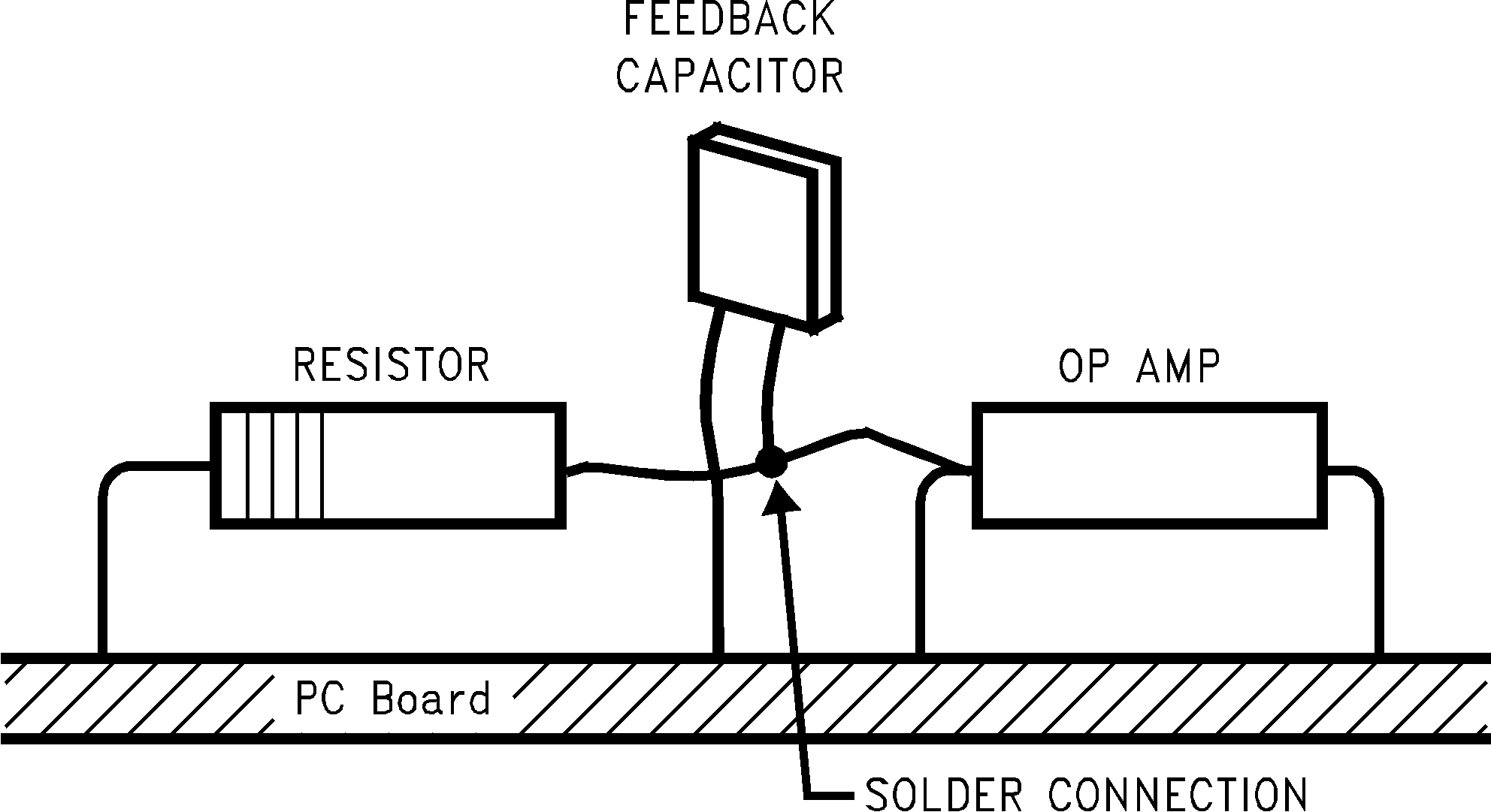

如果僅僅為了幾個電路而布置 PCB 并不可行，與其放置防護環，不如采取一種更為巧妙的方法。完全不要將放大器的輸入引腳插入 PCB。相反，將引腳向上彎曲到空氣中，僅使用空氣作為絕緣體，因為空氣是出色的絕緣體。在這種情況下，您會放棄 PCB 結構的一些優勢，但使用點對點空中布線的確物有所值。圖 6-13 展示了一個空中布線示例。

注意：輸入引腳從 PCB 上提出并直接焊接到元件上。所有其他引腳均連接到 PCB。

圖 6-13 空中布線
