ZHCSTZ7E September 2003 – February 2024 LM95010

PRODUCTION DATA

封裝選項

機械數據 (封裝 | 引腳)

DGK|8
- MPDS028E

散熱焊盤機械數據 (封裝 | 引腳)

訂購信息

5.4 交流電氣特性

除非另有說明，否則以下技術規格適用于 V+ = +3.0V_DC 至 +3.6V_DC。粗體限值適用于 T_A = T_J = T_MIN 至 T_MAX；所有其他限值適用于 T_A = T_J = 25°C。SensorPath 特性符合 SensorPath 規范。進一步細節，請參考該規范。

硬件監控器特性
符號	參數	條件	典型值 ⁽¹⁾	限值 ⁽³⁾	單位（限值）
t_CONV	總監控周期時間 ⁽³⁾	默認值	182	163.8	ms（最小值）
t_CONV	總監控周期時間 ⁽³⁾	默認值	182	200.2	ms（最大值）
SensorPath 總線特性
t_f	SWD 下降時間 ⁽⁴⁾	R_pull-up = 1.25k? ±30%，C_L = 400pF		300	ns（最大值）
t_r	SWD 上升時間 ⁽⁵⁾	R_pull-up= 1.25k? ±30%，C_L= 400pF		1000	ns（最大值）
t_INACT	LM95010 確保在注意請求之前的最短未激活時間（高電平總線）			11	μs（最小值）
t_Mtr0	用于數據位 0 寫入和數據位 0-1 讀取的主設備驅動			11.8	μs（最小值）
t_Mtr0	用于數據位 0 寫入和數據位 0-1 讀取的主設備驅動			17.0	μs（最大值）
t_Mtr1	用于數據位 1 寫入的主設備驅動			35.4	μs（最小值）
t_Mtr1	用于數據位 1 寫入的主設備驅動			48.9	μs（最大值）
t_SFEdet	LM95010 活動檢測允許的時間			9.6	μs（最大值）
t_SLout1	用于主設備讀取的數據位 1 的 LM95010 驅動			28.3	μs（最小值）
t_SLout1	用于主設備讀取的數據位 1 的 LM95010 驅動			38.3	μs（最大值）
t_MtrS	用于開始位的主設備驅動			80	μs（最小值）
t_MtrS	用于開始位的主設備驅動			109	μs（最大值）
t_SLoutA	用于注意請求的 LM95010 驅動			165	μs（最小值）
t_SLoutA	用于注意請求的 LM95010 驅動			228	μs（最大值）
t_RST	用于復位的主設備或 LM95010 驅動			354	μs（最小值）
t_{RST_MAX}	在電源電壓升高到 3V 以上后，LM95010 可驅動的最大 SWD			500	ms（最大值）

(1) “典型值”都是在 T_A = 25°C 條件下的值，表示最有可能達到的參數標準。它們用作一般參考值，不用于關鍵的設計計算。

(3) 限值特定于 TI 的 AOQL（平均出廠質量水平）。

(3) 此規格僅用于指示溫度數據的更新頻率（啟用后）。

(4) 輸出下降時間的測量范圍為 V_{IH min} 到 V_{IL max}。輸出下降時間通過設計確保。

(5) 輸出上升時間的測量范圍為從 V_{IL max} 到 V_{IH min}。輸出上升時間通過設計確保。

表 1

引腳名稱	引腳編號	D1	D2	D3	D4	D5	R1	SNP	ESD 鉗位
V+/3.3V SB	1			?					?
NC	2	?	?	?	?	?	?		?
NC	3
NC	4		?	?		?	?	?
ADD0	6		?	?		?	?	?
ADD1	7		?	?				?
SWD	8		?	?		?	?	?

連接至特定引腳的器件在上表中標有“?”。

圖 5-1 ESD 保護輸入結構

有關更多詳細信息，請參閱節 6.3.2。

圖 5-2 數據位 0、1 和開始位的時序

有關更多詳細信息，請參閱節 6.3.2。

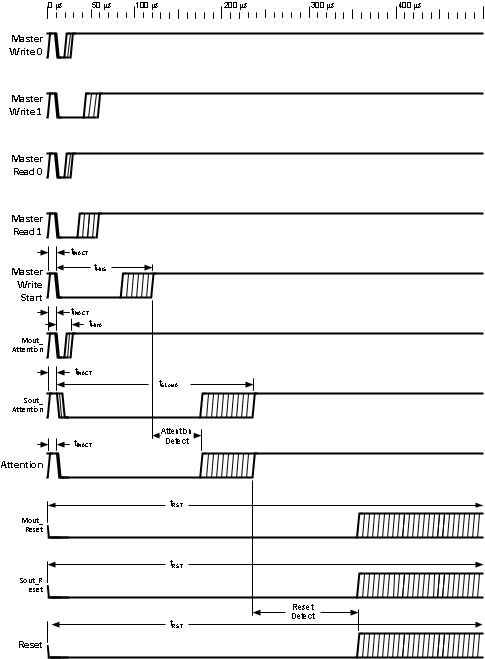

圖 5-3 注意請求和復位的時序
