ZHCS558H June 2011 – July 2014 LM5066
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 簡化電路原理圖
- 5 修訂歷史記錄
- 6 Device Comparison Table
- 7 Pin Configuration and Functions
- 8 Specifications
-
9 Detailed Description
- 9.1 Overview
- 9.2 Functional Block Diagram
- 9.3 Feature Description
- 9.4 Device Functional Modes
- 9.5
Programming
- 9.5.1 PMBus Command Support
- 9.5.2
Standard PMBus Commands
- 9.5.2.1 OPERATION (01h)
- 9.5.2.2 CLEAR_FAULTS (03h)
- 9.5.2.3 CAPABILITY (19h)
- 9.5.2.4 VOUT_UV_WARN_LIMIT (43h)
- 9.5.2.5 OT_FAULT_LIMIT (4Fh)
- 9.5.2.6 OT_WARN_LIMIT (51h)
- 9.5.2.7 VIN_OV_WARN_LIMIT (57h)
- 9.5.2.8 VIN_UV_WARN_LIMIT (58h)
- 9.5.2.9 STATUS_BYTE (78h)
- 9.5.2.10 STATUS_WORD (79h)
- 9.5.2.11 STATUS_VOUT (7Ah)
- 9.5.2.12 STATUS_INPUT (7Ch)
- 9.5.2.13 STATUS_TEMPERATURE (7dh)
- 9.5.2.14 STATUS_CML (7Eh)
- 9.5.2.15 STATUS_MFR_SPECIFIC (80h)
- 9.5.2.16 READ_VIN (88h)
- 9.5.2.17 READ_VOUT (8Bh)
- 9.5.2.18 READ_TEMPERATURE_1 (8Dh)
- 9.5.2.19 MFR_ID (99h)
- 9.5.2.20 MFR_MODEL (9Ah)
- 9.5.2.21 MFR_REVISION (9Bh)
- 9.5.3
Manufacturer Specific PMBus Commands
- 9.5.3.1 MFR_SPECIFIC_00: READ_VAUX (D0h)
- 9.5.3.2 MFR_SPECIFIC_01: MFR_READ_IIN (D1h)
- 9.5.3.3 MFR_SPECIFIC_02: MFR_READ_PIN (D2h)
- 9.5.3.4 MFR_SPECIFIC_03: MFR_IN_OC_WARN_LIMIT (D3h)
- 9.5.3.5 MFR_SPECIFIC_04: MFR_PIN_OP_WARN_LIMIT (D4h)
- 9.5.3.6 MFR_SPECIFIC_05: READ_PIN_PEAK (D5h)
- 9.5.3.7 MFR_SPECIFIC_06: CLEAR_PIN_PEAK (D6h)
- 9.5.3.8 MFR_SPECIFIC_07: GATE_MASK (D7h)
- 9.5.3.9 MFR_SPECIFIC_08: ALERT_MASK (D8h)
- 9.5.3.10 MFR_SPECIFIC_09: DEVICE_SETUP (D9h)
- 9.5.3.11 MFR_SPECIFIC_10: BLOCK_READ (DAh)
- 9.5.3.12 MFR_SPECIFIC_11: SAMPLES_FOR_AVG (DBh)
- 9.5.3.13 MFR_SPECIFIC_12: READ_AVG_VIN (DCh)
- 9.5.3.14 MFR_SPECIFIC_13: READ_AVG_VOUT (DDh)
- 9.5.3.15 MFR_SPECIFIC_14: READ_AVG_IIN (DEh)
- 9.5.3.16 MFR_SPECIFIC_15: READ_AVG_PIN
- 9.5.3.17 MFR_SPECIFIC_16: BLACK_BOX_READ (E0h)
- 9.5.3.18 MFR_SPECIFIC_17: READ_DIAGNOSTIC_WORD (E1h)
- 9.5.3.19 MFR_SPECIFIC_18: AVG_BLOCK_READ (E2h)
- 9.5.4 Reading and Writing Telemetry Data and Warning Thresholds
- 9.5.5 Determining Telemetry Coefficients Empirically With Linear Fit
- 9.5.6 Writing Telemetry Data
- 9.5.7 PMBus Address Lines (ADR0, ADR1, ADR2)
- 9.5.8 SMBA Response
-
10Application and Implementation
- 10.1 Application Information
- 10.2
Typical Application
- 10.2.1
48-V, 10-A PMBus Hotswap Design
- 10.2.1.1 Design Requirements
- 10.2.1.2
Detailed Design-In Procedure
- 10.2.1.2.1 Select RSNS and CL Setting
- 10.2.1.2.2 Selecting the Hotswap FETs
- 10.2.1.2.3 Select Power Limit
- 10.2.1.2.4 Set Fault Timer
- 10.2.1.2.5 Check MOSFET SOA
- 10.2.1.2.6 Set UVLO and OVLO Thresholds
- 10.2.1.2.7 Power Good Pin
- 10.2.1.2.8 Input and Output Protection
- 10.2.1.2.9 Final Schematic and Component Values
- 10.2.1.3 Application Curves
- 10.2.1
48-V, 10-A PMBus Hotswap Design
- 11Power Supply Recommendations
- 12Layout
- 13器件和文檔支持
- 14機械封裝和可訂購信息
1 特性
- 10 至 80V 工作電壓
- 最大絕對持續電壓為 100V
- 26mV (±12%) 或 50mV (±6%) ILIM 閾值
- 可編程場效應管 (FET) 安全運行區域 (SOA) 保護
- 可編程設定 UV、OV、tFAULT 閾值
- 外部 FET 溫度感測
- FET 檢測失敗
- I2C/SMBus 接口
- 符合 PMBus™ 標準的命令結構
- 精密的 V IN、VOUT、IIN、PIN 和 VAUX 監視功能
- V (±2.7%)；I (±3%)；P (±4.5%)
- 可編程設定 I/V/P 的平均間隔
- 采樣率為 1kHz 的 12 位模數轉換器 (ADC)
- 工作溫度 –40°C < TJ < 125°C
- 與 LM5066I 引腳到引腳兼容
2 應用
- 48V 服務器
- 基站配電
- 網絡路由器和交換機
- 可編程邏輯控制器 (PLC) 電源管理
- 24V 至 28V 工業系統
3 說明
LM5066 可為 10V 至 80V 系統提供強大的保護和精密的監視功能。 可編程設定 UV、OV、ILIMIT，快速短路保護能夠針對任意應用定制保護。 可編程 FET SOA 保護為 FET 設定任一條件下允許使用的最大功率。 設置可編程故障定時器 (tFAULT) 以避免誤動作，確保正常啟動并限制過載事件的持續時間。
除電路保護外，LM5066 還可通過 I2C/SMBus 接口向系統管理主機提供實時電源、電壓、電流、溫度和故障數據。 利用符合 PMBus 的命令結構能夠輕松地對器件進行編程。 借助精密遙測可實現智能電源管理功能，如效率優化和早期故障檢測。 LM5066 還支持 I/V/P 平均功率和峰值功率測量之類的高級功能，從而提升系統診斷能力。
LM5066I 與 LM5066 引腳到引腳兼容并提升了遙測精度，還支持通過 Read_Ein 命令監視電能。 有關詳細的比較結果，請參見Table 1。
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM5066 | PWP (28) | 9.70 × 4.40mm2 |

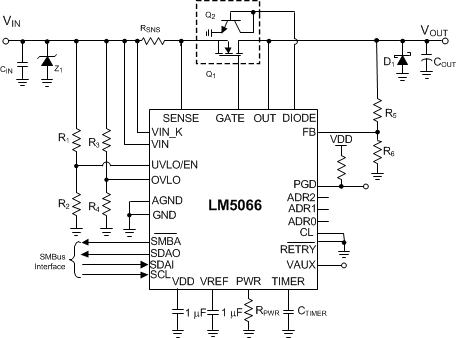

4 簡化電路原理圖

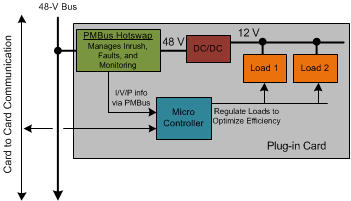

插卡中的 LM5066
