7.3.4 電氣過應力
設計人員經常會問到關于運算放大器耐受電氣過應力的問題。這些問題往往側重于器件輸入，但是也可能涉及到電源電壓引腳。這些不同的引腳功能均具有由特定半導體制造工藝和連接到引腳的特定電路的電壓擊穿特性所決定的電應力限制。此外，這些電路均內置內部靜電放電 (ESD) 保護功能，可在產品組裝之前和組裝過程中保護電路不受意外 ESD 事件的影響。
能夠充分了解該基本 ESD 電路及其與電氣過應力事件的關聯性會有所幫助。圖 7-1 展示了 LM3xxLV 中包含的 ESD 電路。ESD 保護電路中涉及多個導流二極管，這些二極管從輸入引腳和輸出引腳連接回內部供電線路，并且它們均連接到運算放大器內部的吸收器件。該保護電路在電路正常工作時處于未激活狀態。

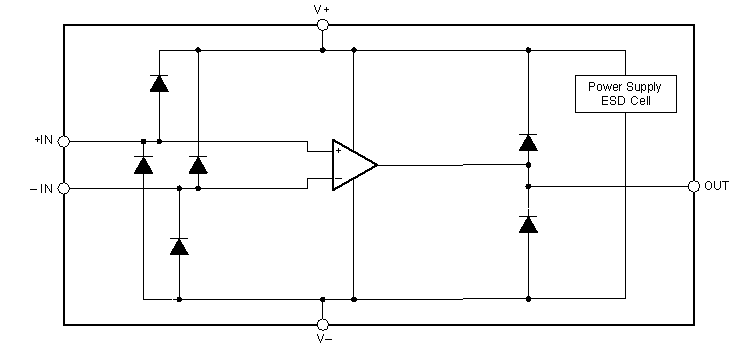

圖 7-1 等效內部 ESD 電路
