3 說明
LM25183 是一款初級側調節 (PSR) 反激式轉換器，在 4.5V 至 42V 的寬輸入電壓范圍內具有高效率，可通過初級側反激式電壓對隔離輸出電壓采樣。高集成度可實現簡單可靠的高密度設計，其中只有一個元件穿過隔離層。通過采用邊界導電模式 (BCM) 開關，可實現緊湊的磁解決方案以及優于 ±1.5% 的負載和線路調節性能。集成的 65V 功率 MOSFET 能夠提供高達 10W 的輸出功率并提高應對線路瞬變的余量。
LM25183 簡化了隔離式直流/直流電源的實現，且可通過可選功能優化目標終端設備的性能。該器件通過一個電阻器來設置輸出電壓，同時使用可選的電阻器通過抵消反激式二極管的壓降熱系數來提高輸出電壓精度。其他功能包括內部固定或外部可編程軟啟動、用于可調節線路 UVLO 的精密使能輸入（帶遲滯功能）、間斷模式過載保護和帶自動恢復功能的熱關斷保護。
LM25183 反激式轉換器采用 8 引腳 4mm × 4mm 散熱增強型 WSON 封裝（引腳間距為 0.8mm）。
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LM25183 | WSON (8) | 4.00mm × 4.00mm |

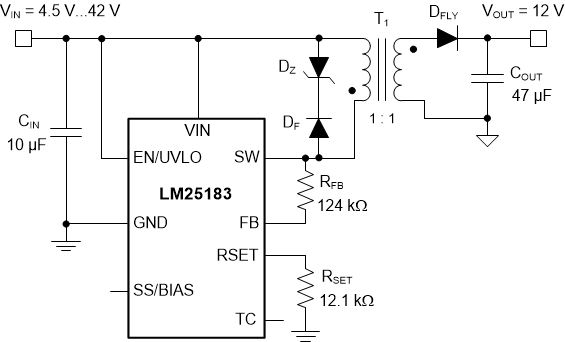

典型應用
典型效率 (VOUT = 12V)
