5.6 典型特性
在工作溫度 TJ = 25°C、VIN = VOUT(NOM) + 1.5V 或 2.5（以較大者為準）、IOUT = 10mA、CIN = 1.0μF 且 COUT = 1.0μF 條件下（除非另有說明）

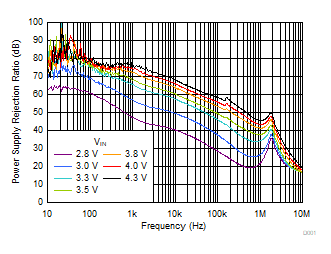

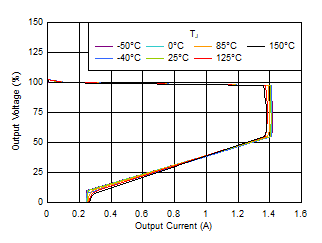

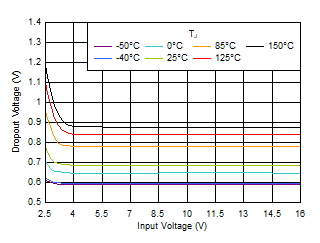

| VIN ≥ 3.0V |

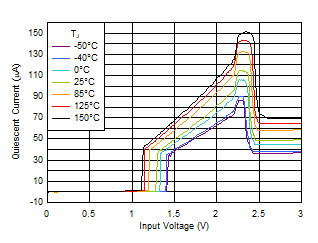

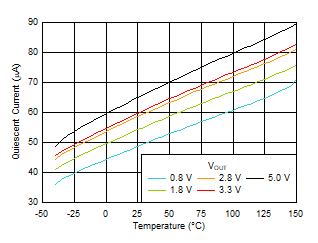

| IOUT = 0mA |

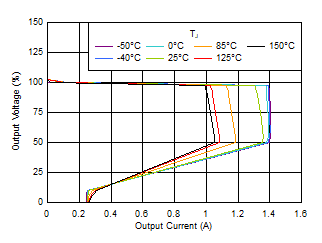

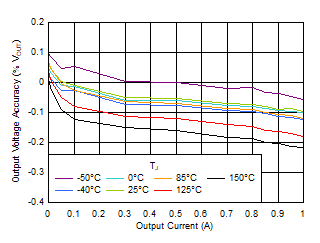

| VIN ≥ 3.0V |

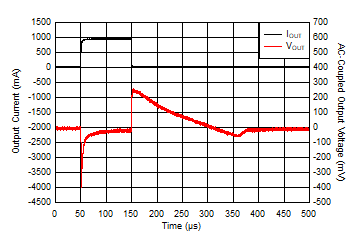

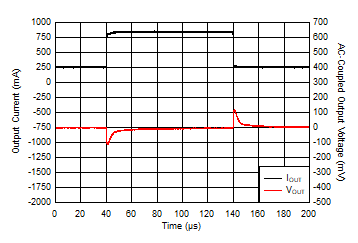

| VIN = 5V，VOUT = 3.3V，斜升速率 = 0.5A/μs |

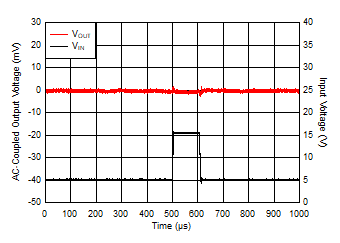

| VIN = 5V，VOUT = 3.3V，IOUT = 1A，VIN 斜升速率 = 0.6V/μs |

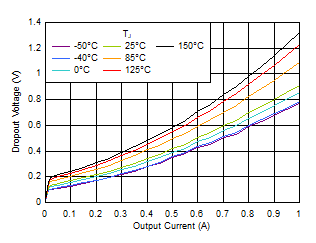

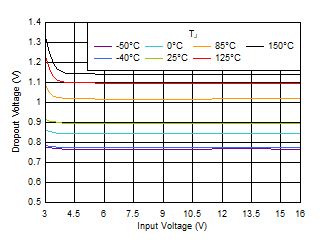

| IOUT = 1.0A |

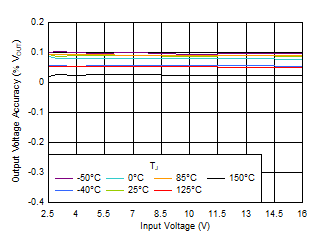

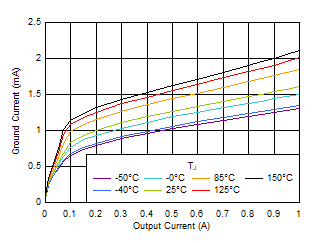

| VIN ≥ 3.0V |
| VOUT=1.8V，VIN=3.3V |

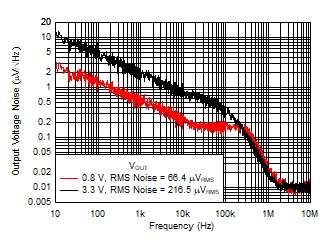

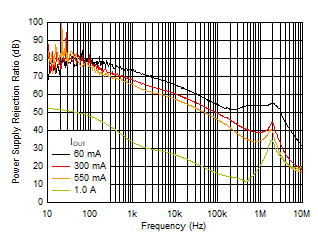

| IOUT = 0.1A，RMS 噪聲 BW = 10Hz 至 100kHz |
| IOUT = 10mA |

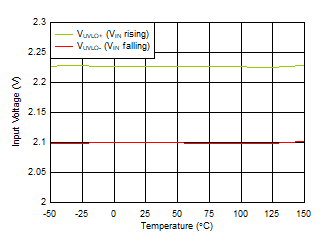

| IOUT = 0mA |

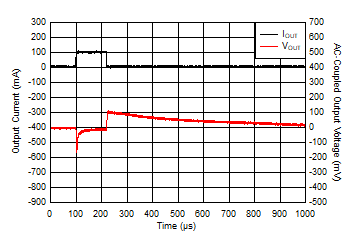

| VIN = 5V，VOUT = 3.3V，斜升速率 = 0.4A/μs |
| VIN = 5V，VOUT = 3.3V，斜升速率 = 0.8A/μs |
| VOUT = 3.3V，IOUT = 33μA，VIN 斜升速率 = 1.6V/μs |
| IOUT = 0.8A |
| VIN ≥ 3.0V |
| VOUT = 1.8V，IOUT = 0.55A |
| IOUT = 0.1A，COUT = 22μF |
