ZHCSMC5G December 2019 – February 2023 ISO6740 , ISO6741 , ISO6742
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 說明（續）
- 6 引腳配置和功能
-
7 規格
- 7.1 絕對最大額定值
- 7.2 ESD 等級
- 7.3 建議運行條件
- 7.4 熱性能信息
- 7.5 額定功率
- 7.6 絕緣規格
- 7.7 安全相關認證
- 7.8 安全限值
- 7.9 電氣特征 - 5V 電源
- 7.10 電源電流特征 - 5V 電源
- 7.11 電氣特征 - 3.3V 電源
- 7.12 電源電流特征 - 3.3V 電源
- 7.13 電氣特征 - 2.5V 電源?
- 7.14 電源電流特征 - 2.5V 電源
- 7.15 電氣特征 - 1.8V 電源
- 7.16 電源電流特征 - 1.8V 電源
- 7.17 開關特征 - 5V 電源
- 7.18 開關特征 - 3.3V 電源
- 7.19 開關特征 - 2.5V 電源
- 7.20 開關特征 - 1.8V 電源
- 7.21 絕緣特性曲線
- 7.22 典型特性
- 8 參數測量信息
- 9 詳細說明
- 10應用和實現
- 11電源相關建議
- 12布局
- 13器件和文檔支持
- 14機械、封裝和可訂購信息
3 說明
ISO674x 器件是高性能四通道數字隔離器，可提供符合 UL 1577 的高達 5000VRMS 隔離額定值，非常適合具有此類需求的成本敏感型應用。這些器件還通過了 VDE、TUV、CSA 和 CQC 認證。
在隔離 CMOS 或 LVCMOS 數字 I/O 的同時，ISO674x 器件可提供高電磁抗擾度、低干擾和低功耗特性。每條隔離通道的邏輯輸入和輸出緩沖器均由 TI 的雙電容二氧化硅 (SiO2) 絕緣柵相隔離。這些器件配有使能引腳，可用于在多主驅動應用中將各自的輸出置于高阻抗狀態。ISO6740 器件具有四條全部同向的通道，ISO6741 器件具有三條正向通道和一條反向通道，而 ISO6742 器件具有兩條正向通道和兩條反向通道。如果輸入功率或信號出現損失，不帶后綴 F 的器件默認輸出高電平，帶后綴 F 的器件默認輸出低電平。更多詳細信息，請參見器件功能模式部分。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| ISO6740、ISO6740F ISO6741、ISO6741F ISO6742、ISO6742F |
SOIC (DW) | 10.30mm × 7.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

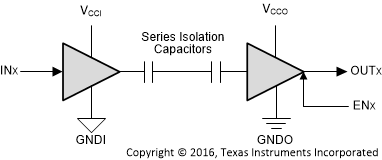

VCCI = 輸入電源，VCCO = 輸出電源
GNDI = 輸入地，GNDO = 輸出接
簡化版原理圖GNDI = 輸入地，GNDO = 輸出接
