ZHCSQ90D November 1998 – March 2022 CD74HC93 , CD74HCT93
PRODUCTION DATA
- 1 特性
- 2 說明
- 3 Revision History
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Power Supply Recommendations
- 9 Layout
- 10Device and Documentation Support
- 11Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|14
- N|14
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
2 說明
CD74HC93 和 CD74HCT93 是高速硅柵 CMOS 器件，與低功耗肖特基 TTL (LSTTL) 引腳兼容。這兩款 4 位二進制紋波計數器包含四個內部連接的觸發器，可提供一個 2 分頻分區和一個 8 分頻分區。每個分區都具有單獨的時鐘輸入（CP0 和 CP1），可在時鐘從高電平轉換到低電平時使計數器更改狀態。由于存在內部紋波延遲，Qn 輸出不會同時發生狀態更改。因此，解碼后的輸出信號受限于解碼尖峰，不應用于時鐘或選通信號。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| CD74HC93M | SOIC (14) | 8.65mm × 3.90mm |
| CD74HC93E | PDIP (14) | 19.31mm × 6.35mm |
| CD74HCT93E | PDIP (14) | 19.31mm × 6.35mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

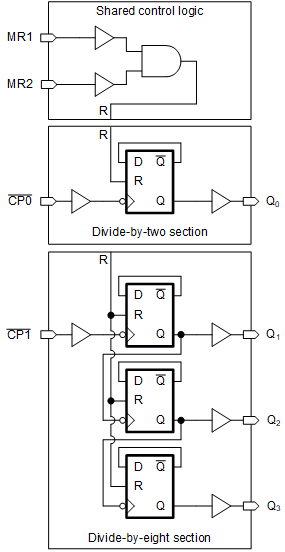

功能方框圖
