ZHCSWW0A December 2002 – July 2024 CD54ACT74 , CD74ACT74
PRODUCTION DATA
- 1
- 1 特性
- 2 說明
- 3 Pin Configuration and Functions
- 4 Specifications
- 5 Parameter Measurement Information
- 6 Detailed Description
- 7 Application and Implementation
- 8 Device and Documentation Support
- 9 Revision History
- 10Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|14
- N|14
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
2 說明
ACT74 雙路正邊沿觸發器件是 D 型觸發器。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 本體尺寸(3) |
|---|---|---|---|
| CDx4ACT74 | D（SOIC，14） | 8.65mm × 6mm | 8.65mm × 3.9mm |
| N（PDIP，14） | 19.3mm × 9.4mm | 19.3mm × 6.35mm | |
| J（CDIP，14） | 19.56mm x 7.9mm | 19.56mm × 6.67mm |
(1) 有關更多信息，請參閱節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 本體尺寸（長 × 寬）為標稱值，不包括引腳。

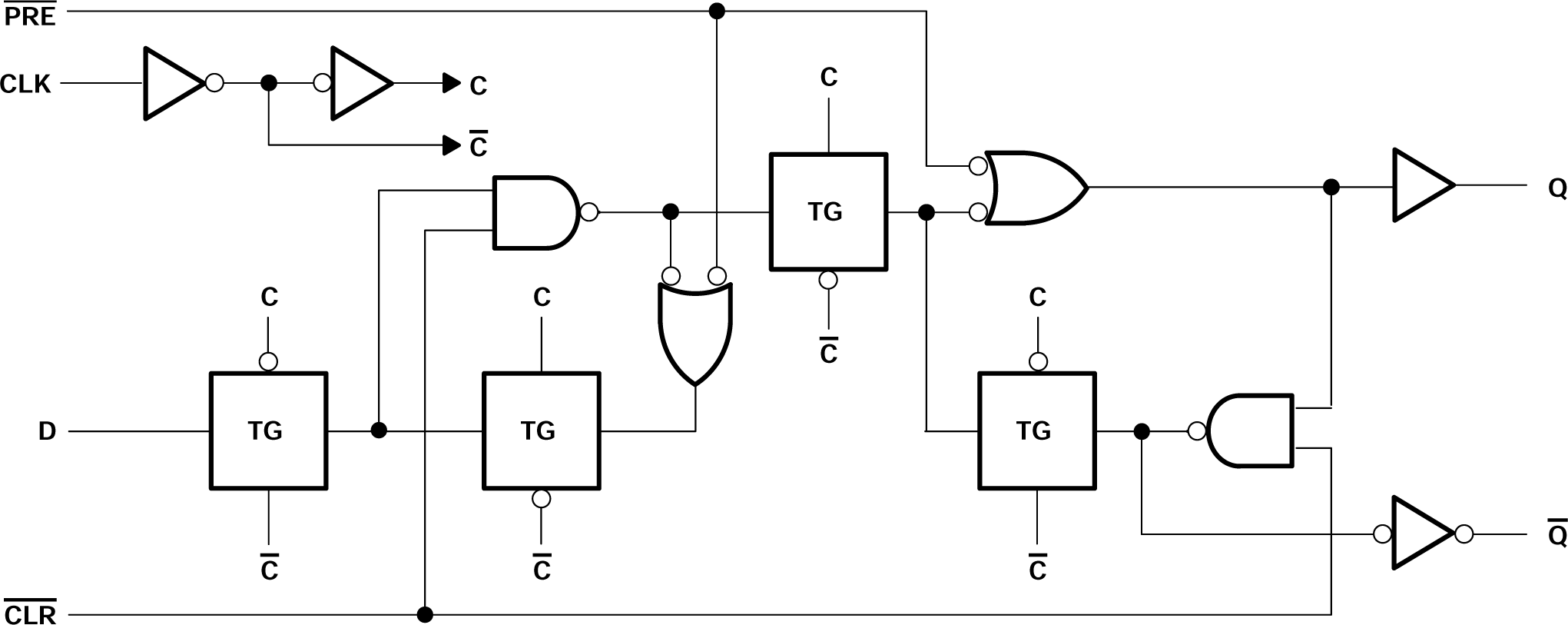

展示各觸發器的邏輯圖（正邏輯）
