3 說明
CD4027B 是一款包含兩個相同互補對稱 J-K 觸發器的單片芯片集成電路。每個觸發器都提供了單獨的 J、K、置位、復位和時鐘輸入信號，以及緩沖 Q 和 Q 輸出信號。借助此輸入/輸出，可實現與 RCA-CD4013B 雙路 D 型觸發器的兼容操作。
CD4027B 適用于執行控制、寄存器和切換功能。J 和 K 輸入端的邏輯電平以及內部自操縱控制每個觸發器的狀態；觸發器狀態的變化與時鐘脈沖的正向轉換同步。置位和復位功能獨立于時鐘，并在置位或復位輸入端出現高電平信號時啟動。
CD4027B 型采用 16 引腳氣密性雙列直插式陶瓷封裝（后綴為 F3A）、16 引腳雙列直插式塑料封裝（后綴為 E）、16 引腳小外形封裝（后綴為 M、M96、MT 和 NSR）和 16 引腳薄型緊縮小外形封裝（后綴為 PW 和 PWR）。

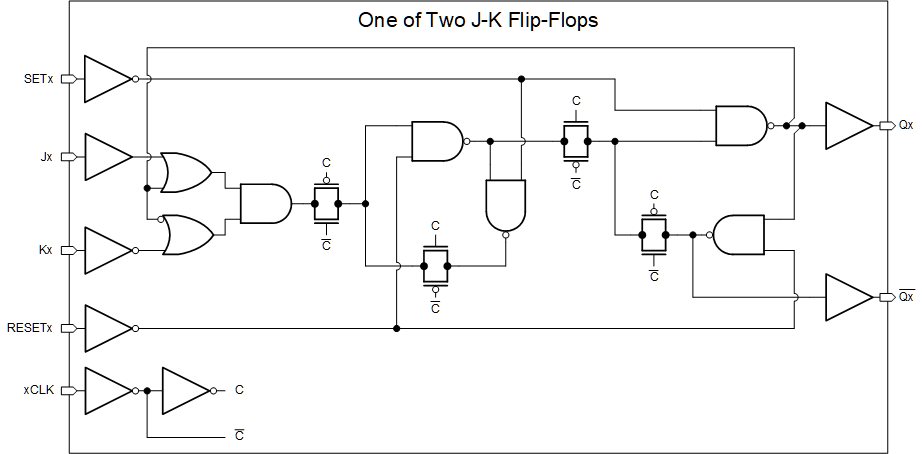

圖 3-1 邏輯圖
