請參考 PDF 數據表獲取器件具體的封裝圖。

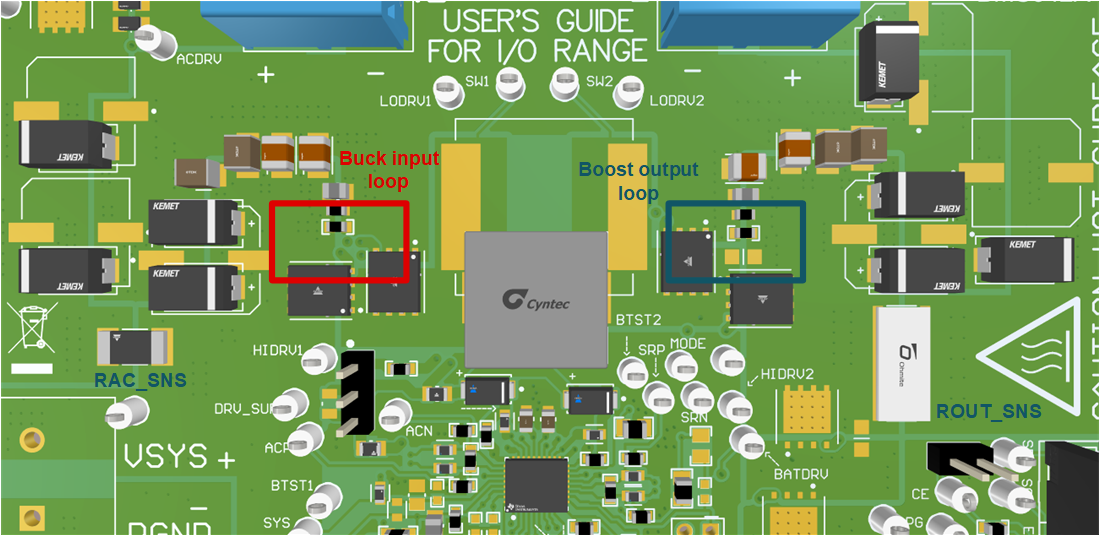

根據上述布局指南,PCB 布局示例頂視圖如下所示,其中包括所有關鍵電源元件。
圖 10-1 PCB 布局參考示例頂視圖對于輸入和輸出電流檢測電阻器,建議使用差分檢測和布線方法,如下圖中突出顯示的那樣。柵極驅動布線使用寬跡線,跡線寬度最小為 20mil。將所有模擬接地端連接到專用的低阻抗覆銅平面,該覆銅平面連接到 IC 外露焊盤下方的電源接地端。
圖 10-2 PCB 布局柵極驅動和電流檢測信號層布線
