8.4.1 主機模式和默認模式
該器件是主機控制的充電器，但可在默認模式下運行，無需主機管理。在默認模式下，該器件可用作無主機或主機處于睡眠模式的自主充電器。當充電器處于默認模式時，WD_STAT 位變?yōu)楦唠娖剑琖D_FLAG 設置為 1，INT 置為低電平以提醒主機（除非被 WD_MASK 屏蔽）。在第一次讀取時，WD_FLAG 位讀取值為“1”，在后續讀取時讀取值為“0”。當充電器處于主機模式時，WD_STAT 位為低電平。
上電復位后，該器件在看門狗計時器到期的狀態下以默認模式啟動。所有寄存器均處于默認設置。
在默認模式下，該器件通過默認的 2 小時預充電安全計時器和 12 小時快速充電安全計時器為電池充電。在 2 小時或 12 小時計時器到期時，如果未檢測到終止，則充電將停止。
對任何 I2C 寄存器的寫入值均會將充電器從默認模式轉換為主機模式，并啟動看門狗計時器。主機可對所有器件參數進行編程。為了使器件保持在主機模式下，主機必須在看門狗計時器到期（WD_STAT 位被置位）之前通過向 WD_RST 位寫入 1 來復位看門狗計時器，或者通過設置 WATCHDOG 位 = 00 來禁用看門狗計時器。
當看門狗計時器到期時，器件恢復默認模式，并且選擇的寄存器復位至默認值，“寄存器映射”部分對此進行了詳細介紹。如果看門狗計時器已過期，則在進行任何寫入時都會將看門狗計時器復位。當看門狗計時器到期時，WD_STAT 和 WD_FLAG 被設置為 1，/INT 被置為低電平以提醒主機（除非被 WD_MASK 屏蔽）。

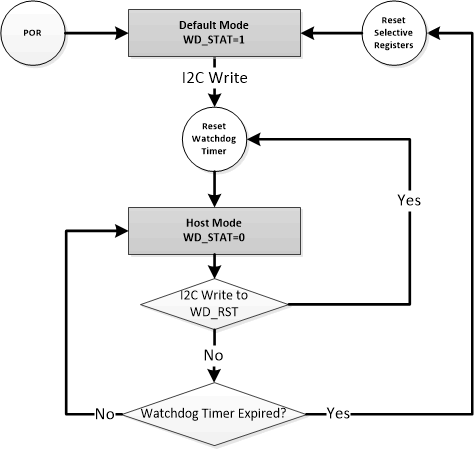

圖 8-16 看門狗計時器流程圖
