10.2.2.1 ACP-ACN 輸入濾波器
BQ25710 具有平均電流模式控制。通過 ACP/ACN 進行輸入電流檢測對于恢復電感器電流紋波至關重要。板載寄生電感將在 ACP-ACN 上產生高頻振鈴，這會淹沒轉換器檢測到的電感器電流信息，因此很難管理基于不同 PCB 布局產生的寄生電感。更大的寄生電感將產生更大的檢測電流振鈴，這將導致平均電流控制環路進入振蕩狀態。
對于實際的系統板條件，我們建議使用以下電路設計來獲得最佳結果，并濾除由不同 PCB 寄生因素引起的噪聲。由于濾波器的時間常數為 47ns 至 200ns，因此對振鈴進行濾波是有效的，同時，檢測到的信號的延遲很小，因此不需要考慮平均電流模式控制。

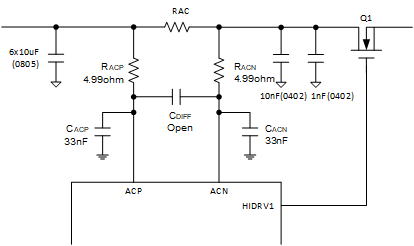

圖 10-2 ACN-ACP 輸入濾波器
