9.3.9.1 低功耗模式期間的 PROCHOT
在低功耗模式 (REG0x12[15] = 1) 期間，充電器提供一個具有極低靜態電流消耗 (~150μA) 的低功耗 PROCHOT 函數，該函數使用獨立比較器來監測系統電壓，并在系統功耗過高時向 CPU 發出 PROCHOT 指令。
下面列出了在低功耗模式下啟用 PROCHOT 監測系統電壓的寄存器設置。
- REG0x12[15] = 1 可啟用充電器低功耗模式。
- REG0x34[7:0] = 00h
- REG0x30[6:4] = 100
- 獨立比較器閾值始終為 1.2V
- 當 REG0x30[13] = 1 時，充電器監測系統電壓。將 CMPIN 連接到與系統成正比的電壓。當 CMPIN 電壓上升到 1.2V 以上時，PROCHOT 將觸發，從高電平變?yōu)榈碗娖健?/li>

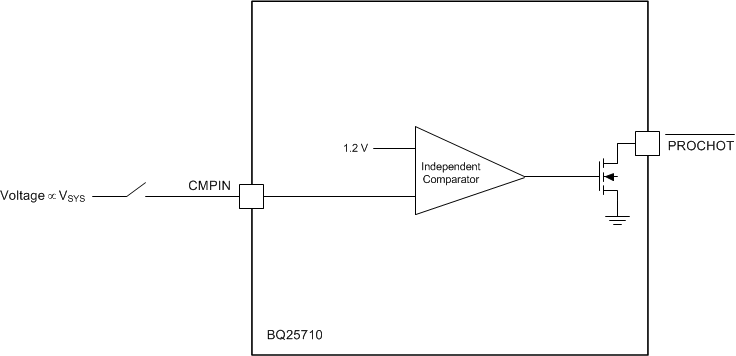

圖 9-3 PROCHOT 低功耗模式實現
