3 說明
bq2407x 是一個集成型鋰離子電池線性充電器系列，具有適用于空間受限型便攜式 應用的系統電源路徑管理功能。這類器件通過 USB 端口或交流適配器運行，最高支持 1.5A 的充電電流。它們?cè)谳斎腚妷悍秶鷥?nèi)具有輸入電壓保護功能，因此支持非穩壓適配器。bq2407x 的 USB 輸入電流限制精度和啟動序列使得這款器件能夠符合 USB-IF 涌入電流規范。此外，輸入動態電源管理 (VIN-DPM) 可防止因錯誤配置 USB 電源而引起的系統崩潰，并且可最大程度地提高能夠從適配器中獲得的功率。
bq2407x 具有 動態電源路徑管理 (DPPM) 功能，可在為系統供電的同時獨立為電池充電。當輸入電流限制引起系統輸出降至 DPPM 閾值時，DPPM 電路將減少充電電流；因此，可在為系統負載供電時隨時監測充電電流。這個特性減少了電池上充放電周期的數量，可實現充電正常終止并使得系統能夠在由有缺陷或者不完整的電池組供電的情況下運行。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| bq24076 | VQFN (16) | 3.00mm x 3.00mm |
| bq24078 |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

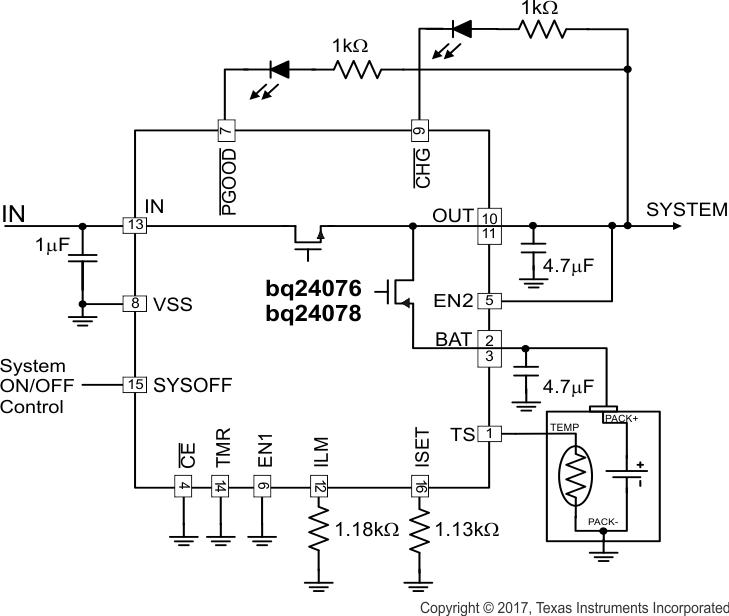

典型應用電路
