3 說明
AMC1300B-Q1 是一款隔離式精密放大器，此放大器的輸出與輸入電路由抗電磁干擾性能極強的隔離柵隔開。該隔離柵經認證可提供高達 5kVRMS 的增強型電隔離，符合 DIN EN IEC 60747-17 (VDE 0884-17) 和 UL1577 標準，并且可支持高達 1.5kVRMS 的工作電壓。
該隔離柵可將系統中以不同共模電壓電平運行的各器件隔開，并保護電壓較低的器件免受高電壓沖擊。
AMC1300B-Q1 的輸入針對直接連接低阻抗分流電阻器或其他具有低信號電平的低阻抗電壓源的情況進行了優化。出色的直流精度和低溫漂支持在 –40°C 至 +125°C 的整個汽車溫度范圍內，在 PFC 級、直流/直流轉換器、牽引逆變器和 OBC 中進行精確的電流控制。
集成的無分流器和無高側電源檢測功能可簡化系統級設計和診斷。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| AMC1300B-Q1 | SOIC (8) | 5.85mm × 7.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

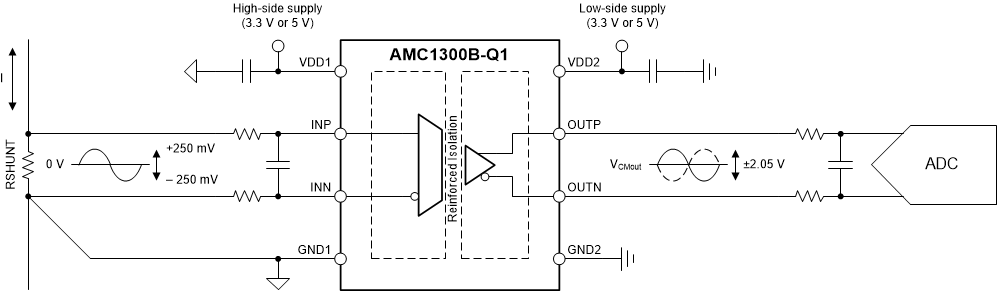

典型應用
