3 說明

AFE7950-x 是一款高性能、寬帶寬、多通道收發器，集成了四個射頻采樣發送鏈、四個射頻采樣接收鏈和兩個射頻采樣反饋鏈（總計六個射頻采樣 ADC）。此器件具有高達 12GHz 的工作頻率，支持直接在 L、S、C 和 X 帶頻率范圍內進行射頻采樣，無需額外的頻率轉換級。密度和靈活性提高后可支持高通道數、多任務系統。

TX 信號路徑支持插值和數字上變頻選項，從而為四個 TX 提供高達 1200MHz 的信號帶寬，或者為兩個 TX 提供高達 2400MHz 的信號帶寬。DUC 的輸出驅動 12GSPS DAC（數模轉換器），通過混合模式輸出選項增強在第二奈奎斯特區的運行。DAC 輸出包括一個具有 40dB 范圍以及 1dB 模擬和 0.125dB 數字步進的可變增益放大器 (TX DSA)。

每個接收器鏈均包含一個 25dB 范圍的數字步進衰減器 (DSA)，后跟一個 3GSPS ADC（模數轉換器）。每個接收器通道都有一個模擬峰值功耗檢測器和各種數字功耗檢測器，可輔助外部或內部自主的自動增益控制器，以及射頻過載檢測器，用于提供器件可靠性保護。靈活的抽取選項可優化數據帶寬，在沒有 FB 路徑的情況下，為四個 RX 提供高達 1200MHz 帶寬；在采用兩條 FB 路徑（每條 1200MHz 帶寬）的情況下，整體優化提供 600MHz 帶寬。

器件信息

器件型號	等級	封裝尺寸⁽¹⁾⁽²⁾
AFE7950-SP	耐輻射保障航天級 (RHA)	17mm x 17mm 塑料基板 FC-BGA 400 個 SnPb 焊球 0.8mm 間距
AFE7950-SEP⁽³⁾	抗輻射航天級增強型產品
AFE7950-EP⁽³⁾	增強型產品

器件型號

等級

封裝尺寸⁽¹⁾⁽²⁾

AFE7950-SP

耐輻射保障航天級 (RHA)

17mm x 17mm

塑料基板

FC-BGA

400 個 SnPb 焊球

0.8mm 間距

AFE7950-SEP⁽³⁾

抗輻射航天級增強型產品

AFE7950-EP⁽³⁾

增強型產品

(1) 有關更多信息，請參閱節 7。

(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

(3) 產品預發布

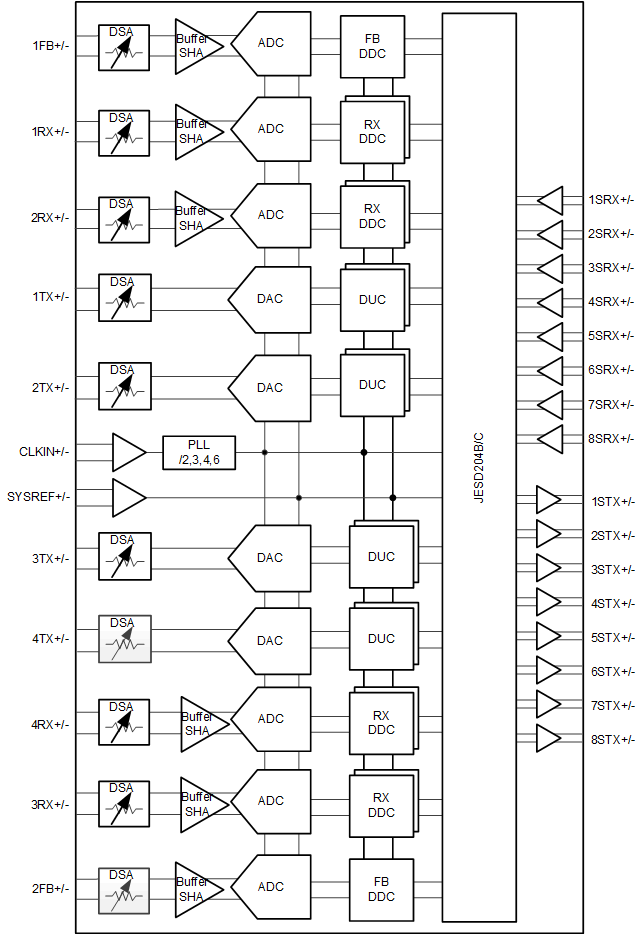

功能方框圖
