Typical values at TA = 25 °C, ADC
sampling rate = 65 MSPS, AIN = –1 dBFS differential input, 50% clock duty cycle, AVDD = IOVDD =
1.8 V, external 1.6 V reference, 5 pF output load, unless otherwise noted.
Figure 6-1 Single Tone FFT at FIN = 1.1 MHz

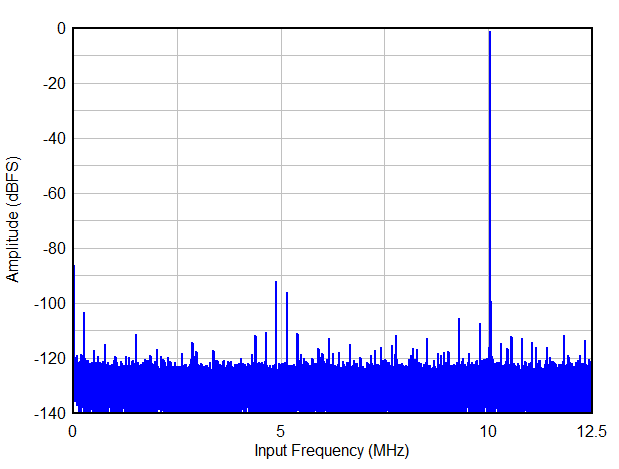

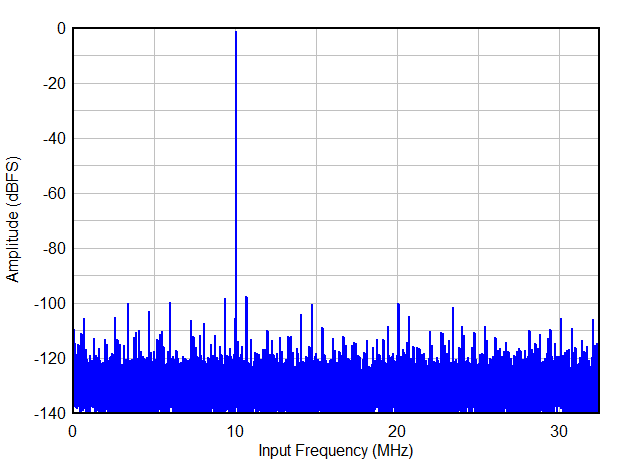

Figure 6-3 Single Tone FFT at FIN = 10 MHz
| AIN
= -7 dBFS/tone, DECIMATION BYPASS1 |

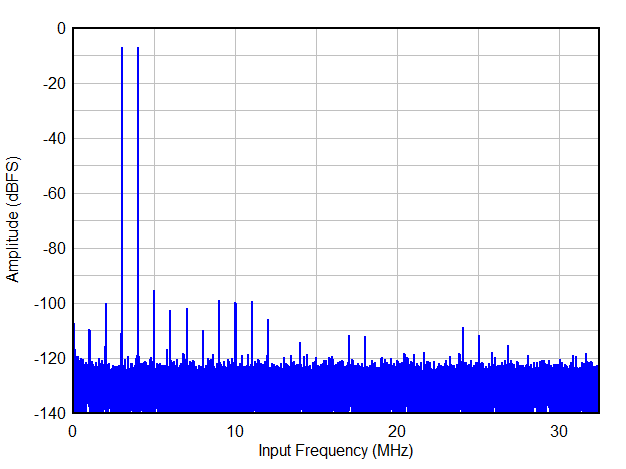

Figure 6-5 Two Tone FFT at FIN = 3,4 MHz
| AIN
= -7 dBFS/tone, DECIMATION BYPASS1 |

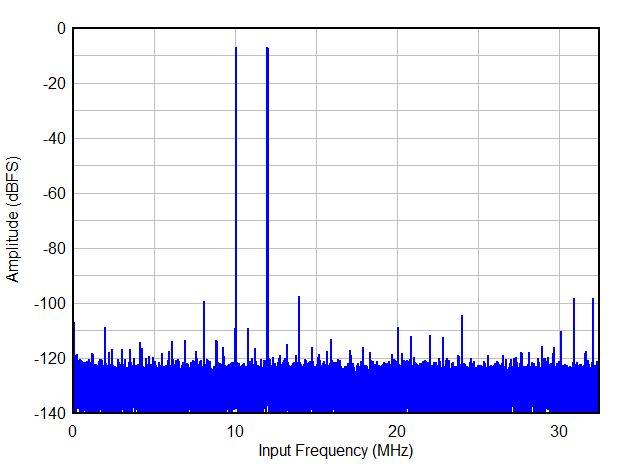

Figure 6-7 Two Tone FFT at FIN = 10,12 MHz
| Decimation by 32, complex. NCO = 10.1 MHz |

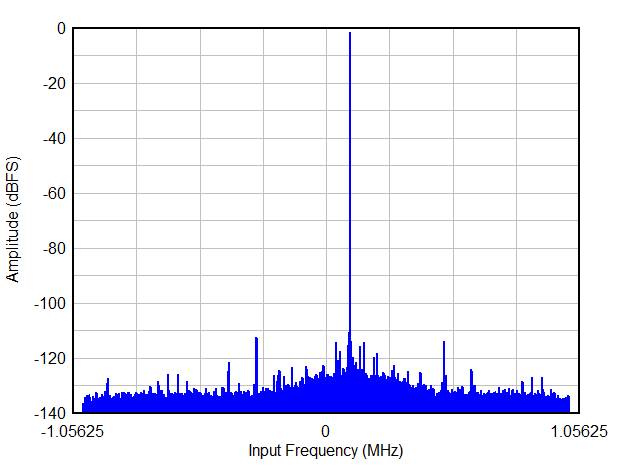

Figure 6-9 Single Tone FFT at FIN = 10 MHz

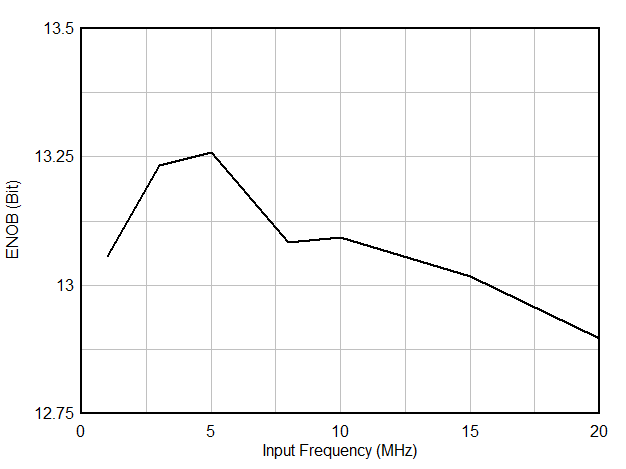

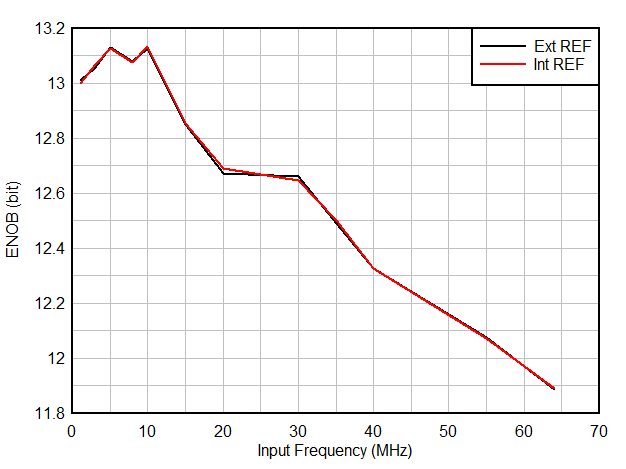

Figure 6-11 ENOB vs Input Frequency
| FIN
= 5 MHz, DECIMATION BYPASS1 |

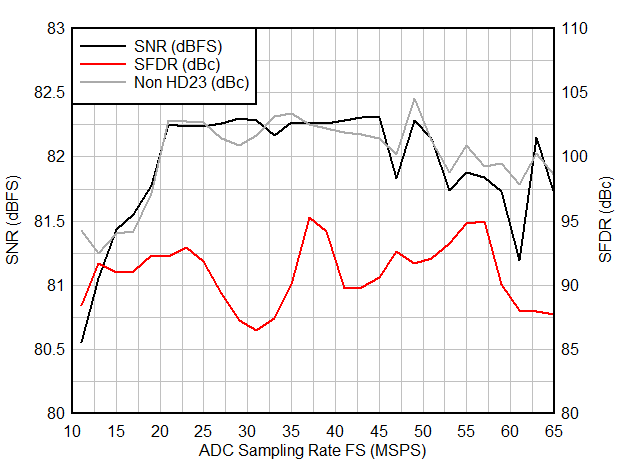

Figure 6-13 AC Performance vs Sampling Rate
| FIN
= 5 MHz, DECIMATION BYPASS1 |

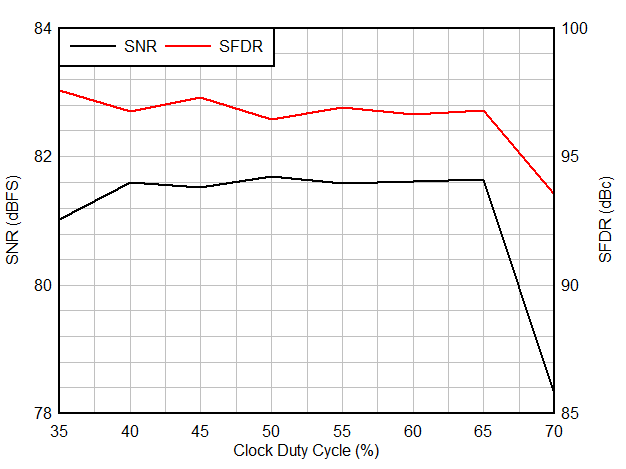

Figure 6-15 AC Performance vs Clock Duty cycle
| FIN
= 5 MHz, DECIMATION BYPASS1 |
Figure 6-17 ENOB vs AVDD

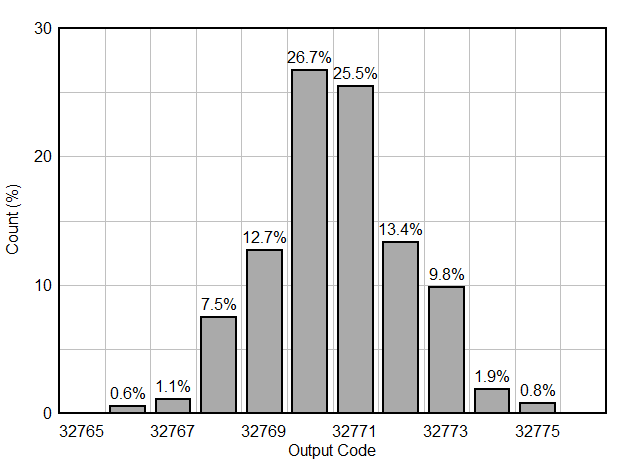

Figure 6-19 DC Offset Histogramm
| FIN
= 5 MHz, DECIMATION BYPASS1 |

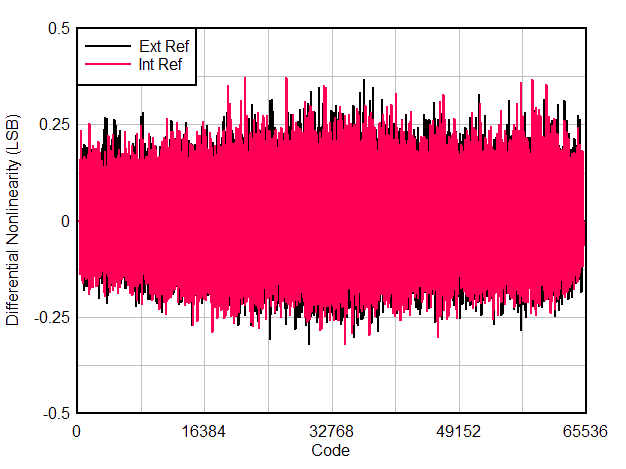

Figure 6-21 DNL vs Code
| FS = 25 MSPS, AIN = –20 dBFS,
DECIMATION BYPASS1 |
Figure 6-23 Single Tone FFT at FIN = 1.1 MHz
| FS = 25 MSPS, Decimation by 8, real |
Figure 6-25 Single Tone FFT at FIN = 1 MHz
| FS =
25 MSPS, DECIMATION BYPASS1 |
Figure 6-27 ENOB vs Input Frequency
| FS = 25 MSPS, FIN = 5 MHz, DECIMATION BYPASS1 |
Figure 6-29 AC Performance vs Clock Amplitude
| FS = 25 MSPS, FIN = 5 MHz,
DECIMATION BYPASS1 |

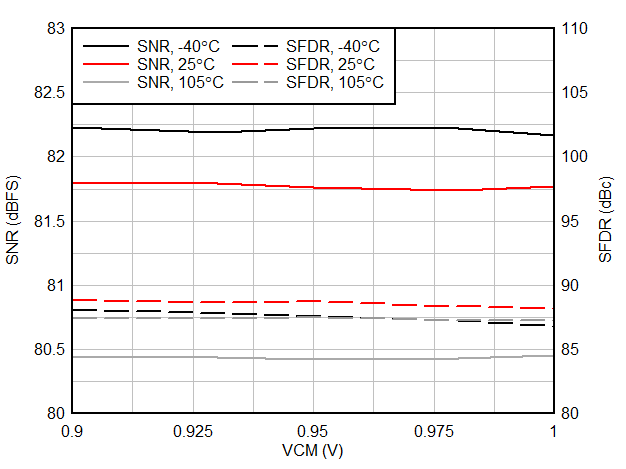

Figure 6-31 AC Performance vs VCM vs Temperature
| FS =
25 MSPS, FIN = 5 MHz, DECIMATION BYPASS1 |
Figure 6-33 DNL vs Code
| FIN = 5 MHz, 50 mVpp signal on AVDD |
Figure 6-35 PSRR vs Frequency
| FIN = 1 MHz, 16-bit resolution, 2-w |

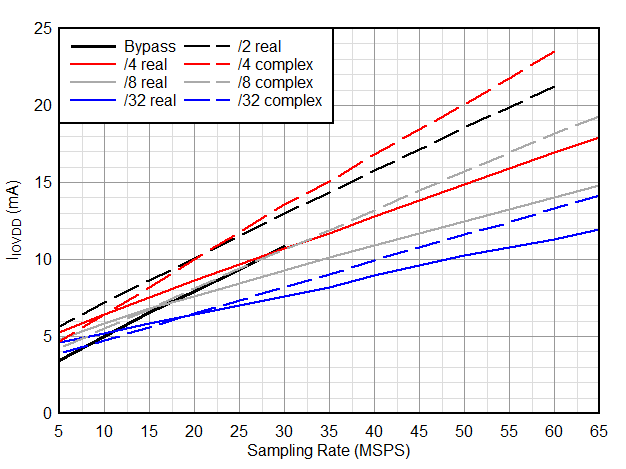

Figure 6-37 IIOVDD Current vs Decimation
| AIN = –20 dBFS, DECIMATION BYPASS1 |

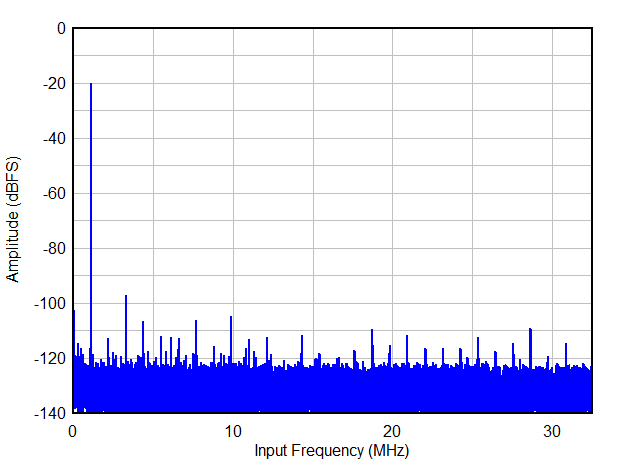

Figure 6-2 Single Tone FFT at FIN = 1.1 MHz
Figure 6-4 Single Tone FFT at FIN = 40 MHz
| AIN
= -20 dBFS/tone, DECIMATION BYPASS1 |

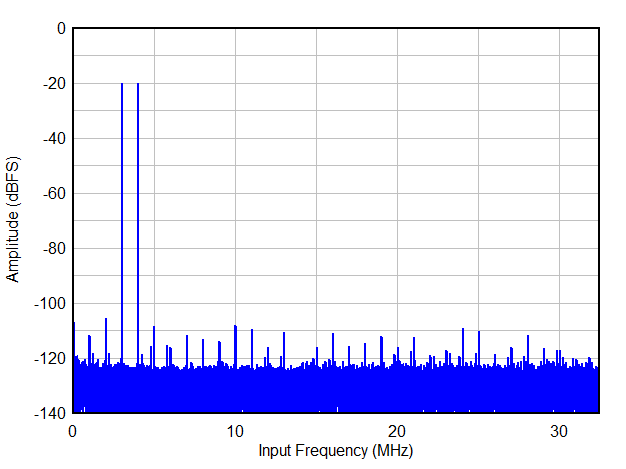

Figure 6-6 Two Tone FFT at FIN = 3,4 MHz

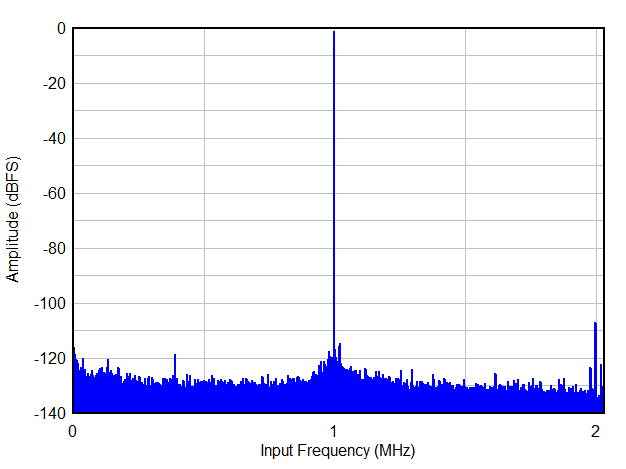

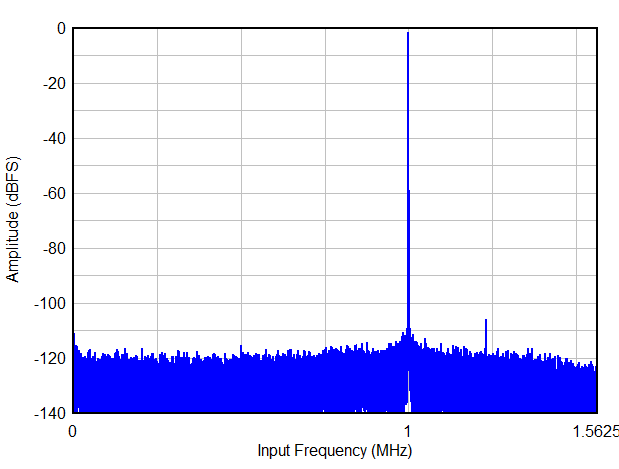

Figure 6-8 Single Tone FFT at FIN = 1 MHz

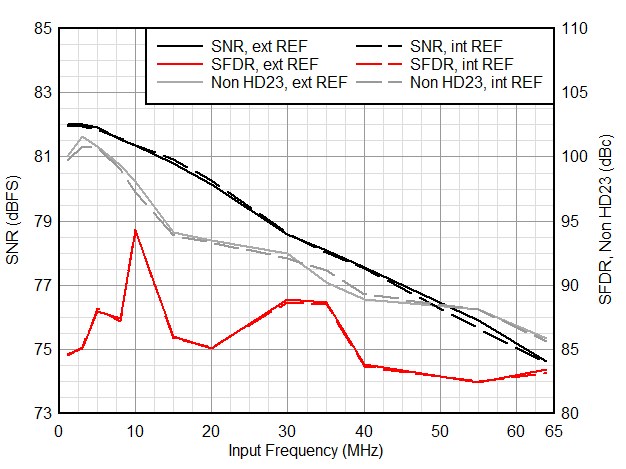

Figure 6-10 AC Performance vs Input Frequency
| FIN = 5 MHz, DECIMATION
BYPASS1 |

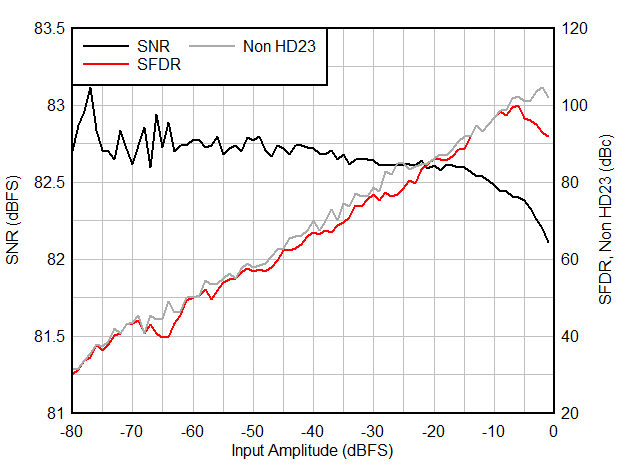

Figure 6-12 AC Performance vs Input Amplitude

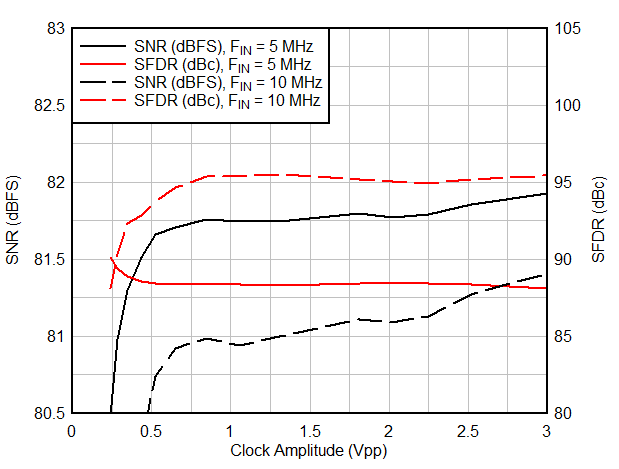

Figure 6-14 AC Performance vs Clock Amplitude
| FIN = 5 MHz, DECIMATION BYPASS1 |

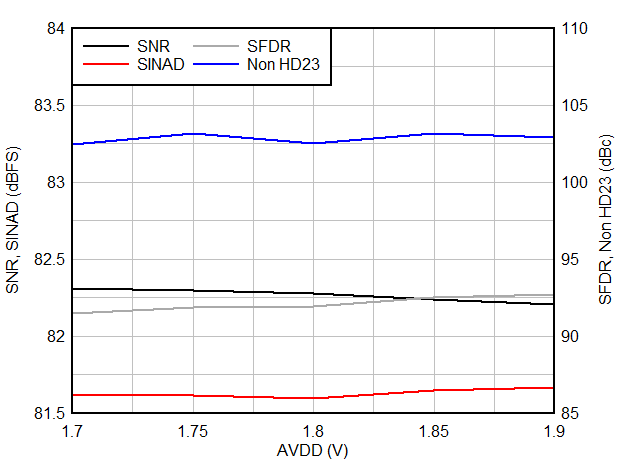

Figure 6-16 AC Performance vs AVDD
| FIN = 5 MHz, DECIMATION BYPASS1 |

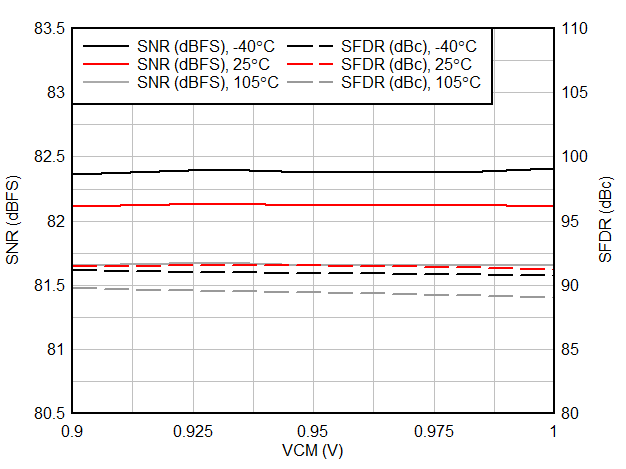

Figure 6-18 AC Performance vs VCM vs Temperature
| FIN
= 5 MHz, DECIMATION BYPASS1 |

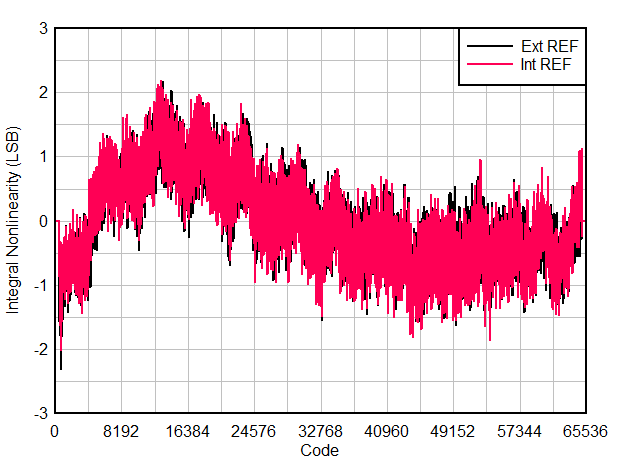

Figure 6-20 INL vs Code
| FS = 25 MSPS, DECIMATION BYPASS1 |
Figure 6-22 Single Tone FFT at FIN = 1.1 MHz
| FS = 25 MSPS, DECIMATION BYPASS1 |
Figure 6-24 Single Tone FFT at FIN = 10 MHz
| FS =
25 MSPS, DECIMATION BYPASS1 |

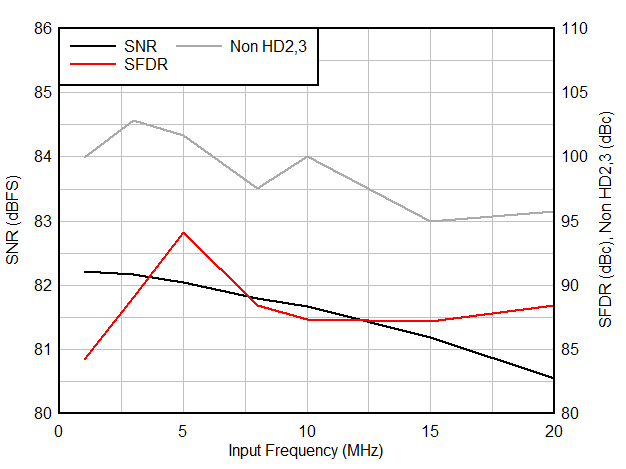

Figure 6-26 AC
Performance vs Input Frequency
| FS = 25 MSPS, FIN =
5 MHz, DECIMATION BYPASS1 |
Figure 6-28 AC Performance vs Input Amplitude
| FS = 25 MSPS, FIN = 5 MHz,
DECIMATION BYPASS1 |
Figure 6-30 AC Performance vs AVDD
| FS = 25 MSPS, FIN = 5 MHz, DECIMATION BYPASS1 |
Figure 6-32 INL vs Code

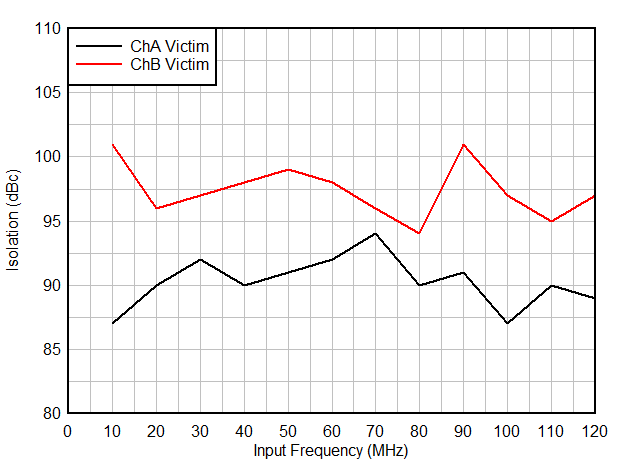

Figure 6-34 Isolation vs Input Frequency
| FIN = 1 MHz, 32x complex decimation, 16-bit resolution |

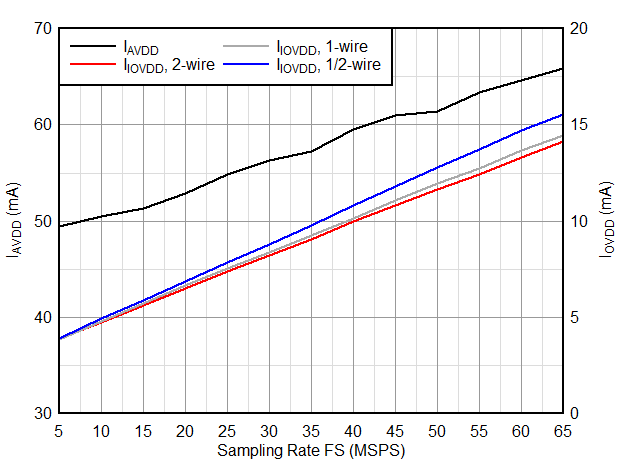

Figure 6-36 Current vs Sampling Rate
| FIN
= 1 MHz, 32x complex decimation, 16-bit resolution, 2-w |

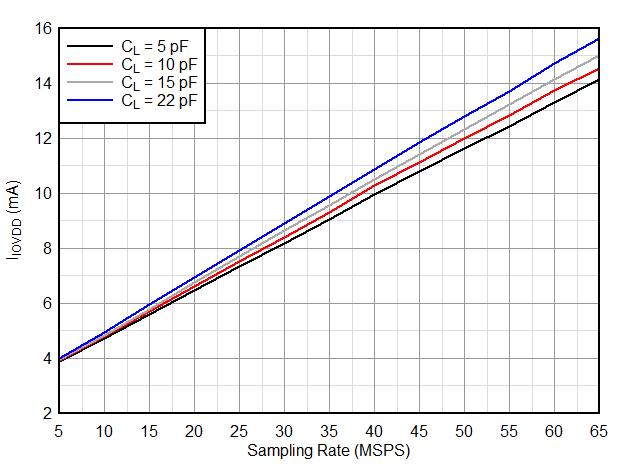

Figure 6-38 IIOVDD Current vs Load Capacitance
