8.3.7.2 抽取濾波器響應
本節提供了標準化 ADC 采樣率下不同抽取濾波器的響應。復數濾波器的通帶約為 80% (?1dB)，最小阻帶抑制為 85dB。
抽取濾波器響應歸一化為 ADC 采樣時鐘頻率 FS，如圖 8-23 至圖 8-52 所示。響應解釋如下：每張圖都包含濾波器通帶、過渡帶和混疊或阻帶，如圖 8-22 所示。x 軸顯示了歸一化為 ADC 采樣率 FS 的偏移頻率（經過 NCO 頻率偏移后）。
例如，在 4 分頻復數設置中，輸出數據速率為 FS/4 復數，奈奎斯特區域?yàn)?FS/8 或 0.125 × FS。過渡帶（藍色）以 0.125 × FS 為中心，混疊過渡帶以 0.375 × FS 為中心。阻帶（紅色）在通帶頂部混疊，以 0.25 × FS 和 0.5 × FS 為中心。阻帶衰減大于 85dB。
注： 對于更高的抽取比（/32 及以上），遠端轉換和阻帶超過 -120dB，因此抽取濾波器圖僅顯示衰減小于 -120dB 時的相關較近響應。

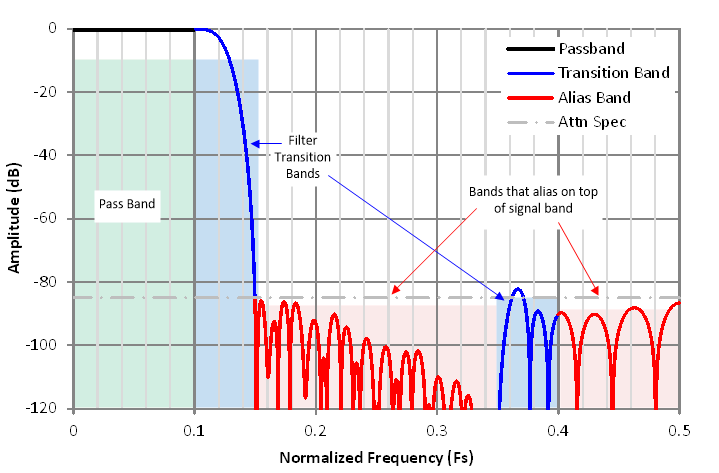

圖 8-22 抽取濾波器圖的解釋
圖 8-23 /2 復數抽取濾波器響應
圖 8-25 /4 復數抽取濾波器響應
圖 8-27 /8 復數抽取濾波器響應
圖 8-29 /16 復數抽取濾波器響應
圖 8-31 /32 復數抽取濾波器響應
圖 8-33 /64 復數抽取濾波器響應
圖 8-35 /128 復數抽取濾波器響應
圖 8-37 /256 復數抽取濾波器響應
圖 8-39 /512 復數抽取濾波器響應
圖 8-41 /1024 復數抽取濾波器響應
圖 8-43 /2048 復數抽取濾波器響應
圖 8-45 /4096 復數抽取濾波器響應
圖 8-47 /8192 復數抽取濾波器響應
圖 8-49 /16384 復數抽取濾波器響應
圖 8-51 /32768 復數抽取濾波器響應
圖 8-24 /2 抽取通帶紋波響應
圖 8-26 /4 抽取通帶紋波響應
圖 8-28 /8 抽取通帶紋波響應
圖 8-30 /16 抽取通帶紋波響應
圖 8-32 /32 抽取通帶紋波響應
圖 8-34 /64 復數抽取通帶紋波響應
圖 8-36 /128 抽取通帶紋波響應
圖 8-38 /256 抽取通帶紋波響應
圖 8-40 /512 抽取通帶紋波響應
圖 8-42 /1024 抽取通帶紋波響應
圖 8-44 /2048 抽取通帶紋波響應
圖 8-46 /4096 抽取通帶紋波響應
圖 8-48 /8192 抽取通帶紋波響應
圖 8-50 /16384 抽取通帶紋波響應
圖 8-52 /32768 抽取通帶紋波響應
