8.5.2 寄存器寫入
可以按照以下步驟對內部寄存器進行編程：
- 將 SEN 引腳驅動為低電平
- 將 R/W 位設置為 0（16 位地址的 A15 位），并將地址字段中的 A[14:12] 位設置為 0。
- 通過指定要寫入內容的寄存器地址 (A[11:0])，啟動一個串行接口周期
- 寫入在 SCLK 上升沿鎖存的 8 位數據

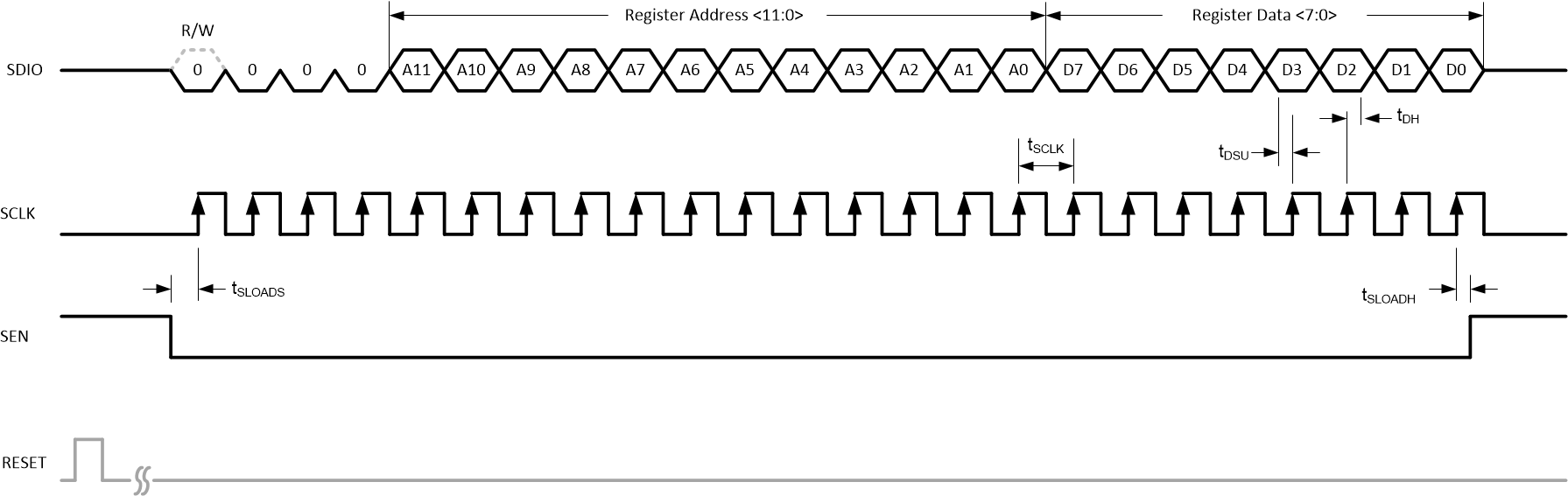

圖 8-70 顯示了串行寄存器寫入操作的時序要求。
圖 8-70 串行寄存器寫入時序圖
