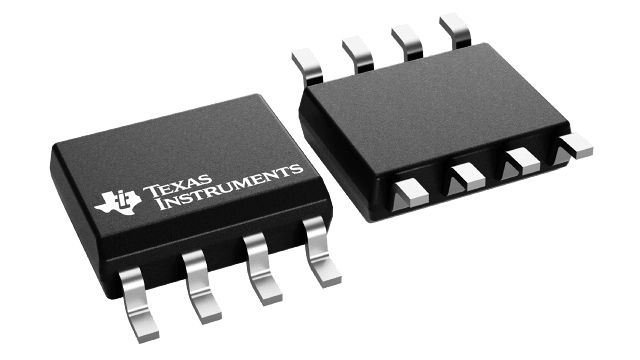

封裝信息
| 封裝 | 引腳 SOIC (D) | 8 |
| 工作溫度范圍 (°C) -40 to 125 |
| 包裝數量 | 包裝 2,500 | LARGE T&R |
UCC5350 的特性
- 特性選項
- 分離輸出 (UCC53x0S)
- 以 GND2 為基準的 UVLO (UCC53x0E)
- 米勒鉗位選項 (UCC53x0M)
- 8 引腳 D（4mm 爬電）和 DWV（8.5mm 爬電）封裝
- 60ns（典型值）傳播延遲
- 100kV/µs 最小 CMTI
- 隔離柵壽命 > 40 年
- 3V 至 15V 輸入電源電壓
- 驅動器電源電壓高達 33V
- 8V 和 12V UVLO 選項
- 輸入引腳具有負 5V 電壓處理能力
- 安全相關認證：
- 符合 DIN V VDE V 0884-11:2017-01 和 DIN EN 61010-1 標準的 7000VPK 隔離 DWV（計劃）和 4242VPK 隔離 D
- 符合 UL 1577 標準且長達 1 分鐘的 5000VRMS DWV 和 3000VRMS D 隔離等級
- 符合 GB4943.1-2011 D 和 DWV 標準的 CQC 認證（計劃）
- CMOS 輸入
- 工作溫度：-40°C 至 +125°C
UCC5350 的說明
UCC53x0 是單通道隔離式柵極驅動器系列，旨在驅動 MOSFET、IGBT、SiC MOSFET 和 GaN FET (UCC5350SBD)。UCC53x0S 提供分離輸出，可分別控制上升和下降時間。UCC53x0M 將晶體管的柵極連接到內部鉗位，以防止米勒電流造成假接通。UCC53x0E 的 UVLO2 以 GND2 為基準，以獲取真實的 UVLO 讀數。
UCC53x0 采用 4mm SOIC-8 (D) 或 8.5mm SOIC-8 (DWV) 封裝，可分別支持高達 3kVRMS 和 5kVRMS 的隔離電壓。憑借這些各種不同的選項，UCC53x0 系列成為電機驅動器和工業電源的理想之選。
與光耦合器相比，UCC53x0 系列的器件間偏移更低，傳播延遲更小，工作溫度更高，并且 CMTI 更高。
