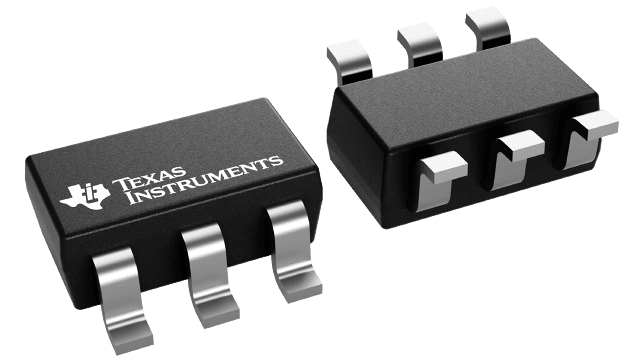

封裝信息
| 封裝 | 引腳 SOT-23 (DBV) | 6 |
| 工作溫度范圍 (°C) -40 to 125 |
| 包裝數量 | 包裝 3,000 | LARGE T&R |
TPS560430 的特性
- 專用于條件嚴苛的工業 應用
- 輸入電壓范圍：4V 至 36V
- 600mA 持續輸出電流
- 最短打開時間：60ns
- 98% 最大占空比
- 支持利用預偏置輸出進行啟動
- 間斷模式短路保護
- 在 –40°C 至 125°C 工作溫度范圍內提供 ±1.5% 的容差電壓基準
- 精密使能端
- 解決方案小巧且易于使用
- 集成同步整流
- 方便易用的內部補償
- SOT-23-6 封裝
- 采用引腳到引腳兼容封裝的各種選項
- 1.1MHz 和 2.1MHz 頻率選項
- PFM 和強制 PWM (FPWM) 選項
- 固定 3.3V 輸出選項
- 使用 TPS560430 并借助 WEBENCH® 電源設計器創建定制設計方案
TPS560430 的說明
TPS560430 是一款簡單易用的同步降壓直流/直流轉換器，能夠驅動高達 600mA 的負載電流。該器件具有 4V 至 36V 的寬輸入范圍，因此適用于 從工業到汽車領域中 非穩壓電源的電源調節。
TPS560430 具有 1.1MHz 和 2.1MHz 兩種工作頻率，適用于高頻率或小型解決方案。TPS560430 還具有 FPWM（強制 PWM）模式，在全負載范圍內可實現恒定頻率和小輸出電壓紋波。在內部實現了軟啟動和補償電路，從而最大限度地減少了器件所用的外部組件。
該器件具有內置的保護 功能，例如逐周期電流限制、間斷模式短路保護以及在出現過多功率損耗時執行的熱關斷功能。TPS560430 采用 SOT-23-6 封裝。
