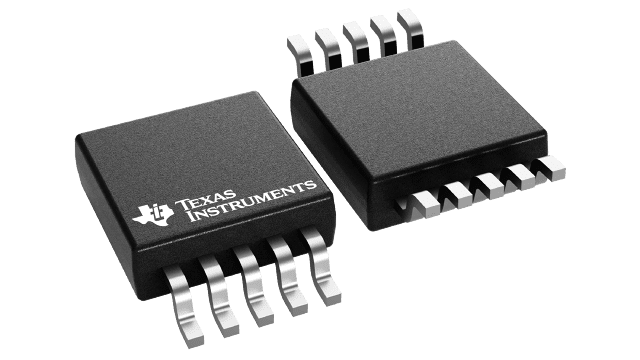

封裝信息
| 封裝 | 引腳 VSSOP (DGS) | 10 |
| 工作溫度范圍 (°C) -40 to 125 |
| 包裝數量 | 包裝 2,500 | LARGE T&R |
TMUX1204 的特性
- 軌至軌運行
- 雙向信號路徑
- 1.8V 邏輯兼容
- 失效防護邏輯
- 低導通電阻：5Ω
- 寬電源電壓范圍：1.08V 至 5.5V
- -40°C 至 +125°C 工作溫度
- 低電源電流：10nA
- 轉換時間：14ns
- 先斷后合開關
- ESD 保護 HBM：2000V
TMUX1204 的說明
TMUX1204 是一款現代互補金屬氧化物半導體 (CMOS) 模擬多路復用器 (MUX)，可提供 4:1 單端（1 通道）配置。TMUX1204 由單電源供電（1.08V 至 5.5V），適用于 從 個人電子設備到樓宇自動化系統的各種應用。低電源電流為 10nA，可用于便攜式 應用。
所有邏輯輸入均具有兼容 1.8V 邏輯電平的閾值，當器件在有效電源電壓范圍內運行時，這些閾值可確保 TTL 和 CMOS 邏輯兼容性。失效防護邏輯 電路允許在電源引腳之前的控制引腳上施加電壓，從而保護器件免受潛在的損害。
