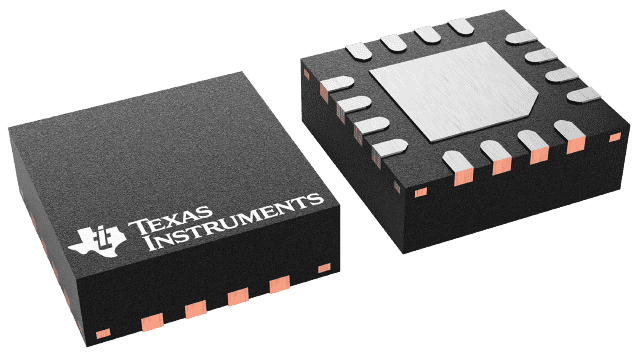

封裝信息
| 封裝 | 引腳 VQFN (RGT) | 16 |
| 工作溫度范圍 (°C) -40 to 85 |
| 包裝數量 | 包裝 3,000 | LARGE T&R |
THS6222 的特性
- 電源電壓范圍 (VS)：8V 至 32V
- 集成 1/2 Vs 共模緩沖器
- 大信號帶寬：195MHz (VO = 16VPP)
- 壓擺率（16V 階躍）：5500V/µs
- 低失真（VS = 12V，50Ω 負載）：
- HD2： –80dBc (1MHz)
- HD3：–90dBc (1MHz)
- 輸出電流：338mA（VS = 12V，25Ω 負載）
- 寬輸出擺幅 (VS = 12V)：
- 19.4VPP（100Ω 負載）
- 18.6VPP（50Ω 負載）
- 可調功耗模式：
- 滿偏置模式：19.5mA
- 中偏置模式：15mA
- 低偏置模式：10.4mA
- 低功耗關斷模式
- IADJ 引腳，用于調節偏置電流
- 集成式過熱保護
- 升級至 THS6212 以實現高性能
THS6222 的說明
THS6222 是一款具有電流反饋架構的差分線路驅動器放大器，該器件使用德州儀器 (TI) 專有的高速硅鍺 (SiGe) 工藝制造。該器件專用于在驅動重線路負載時需要高線性度的寬帶、高速、電力線通信（HPLC、IEEE 1901.1）線路驅動器應用。THS6222 支持 PLC 標準，包括 G3、PRIME、ISO 15118 (HPGP)、G.hn 和 PRIME BPL。通用調制方案：OOK、FSK、OFDM。
THS6222 的獨特架構可以盡可能降低靜態電流，同時提供極高的線性度。該放大器具有可調的電流引腳 (IADJ)，可設定多種偏置模式的額定電流消耗，從而提供更佳的節能效果，而無需發揮放大器的全部性能。關斷偏置模式能夠在時分多路復用 (TDM) 系統中進一步降低接收模式下的功耗，同時保持高輸出阻抗。集成式 1/2 Vs 共模緩沖器不需要外部元件，從而降低了系統成本并節省了布板空間。
57VPP（100Ω 負載）的寬輸出擺幅搭配 32V 電源以及超過 650mA 的電流驅動（25Ω 負載），可提供低失真的寬帶動態范圍。
THS6222 采用 16 引腳和 24 引腳 VQFN 封裝（帶有外露散熱焊盤），額定工作溫度范圍為 -40°C 至 +85°C。
