封裝信息

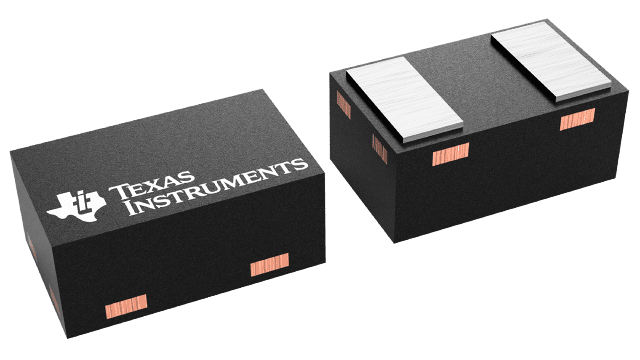

| 封裝 | 引腳 X1SON (DPY) | 2 |
| 工作溫度范圍 (°C) -55 to 150 |
| 包裝數量 | 包裝 10,000 | LARGE T&R |
ESD761-Q1 的特性
- IEC 61000-4-2 4 級 ESD 保護：
- ±30kV、±22kV 或 ±15kV 接觸放電
- ±30kV、±22kV 或 ±15kV 氣隙放電
- ISO 10605（330pF，330Ω）ESD 保護：
- ±25kV、±20kV 或 ±12kV 接觸放電
- ±25kV、±20kV 或 ±12kV 氣隙放電
- 24V 工作電壓
- 雙向 ESD 保護
- 低鉗位電壓可保護下游元件
- 符合 AEC-Q101 標準
- 溫度范圍：-55°C 至 +150°C
- I/O 電容 = 2.3pF、1.6pF 或 1.1pF（典型值）
- 采用業界通用封裝：SOD-323 (DYF)、SOD-523 (DYA) 和 0402 尺寸無引線封裝 (DPY)
- 引線式封裝，用于自動光學檢測 (AOI)
ESD761-Q1 的說明
ESD1LIN24-Q1、ESD751-Q1 和 ESD761-Q1 是適用于本地互連網絡 (LIN) 的單通道低電容雙向 ESD 保護器件。這些器件旨在耗散超過 IEC 61000-4-2 國際標準所規定最高水平（分別為 ±30kV 接觸放電、±30kV 氣隙放電，±22kV 接觸放電、±22kV 氣隙放電以及 ±15kV 接觸放電、±15kV 氣隙放電）的接觸 ESD 沖擊。低動態電阻和低鉗位電壓有助于保護系統免受瞬態事件的影響。這種保護很關鍵，因為汽車系統在控制安全設備時需要高度的穩健性和可靠性。
ESD1LIN24-Q1 和 ESD751-Q1 均采用引線式封裝，可輕松實現直通式布線。
