1 特性
- VOPERATING = 4.5V 至 13.8V，VABSMAX = 20V
- 集成 28mΩ 導通金屬氧化物半導體場效應晶體管 (MOSFET)
- 15V 固定過壓鉗位
- 1A 至 5A 可調電流 ILIMIT
- ±8% ILIMIT 精度（3.7A 時）
- 支持反向電流阻斷
- 可編程 OUT（輸出）轉換率，欠壓閉鎖 (UVLO)
- 內置熱關斷
- UL2367 認證正在處理中
- 單點故障測試期間安全 (UL60950)
- 小型封裝尺寸 - 10L (3mm x 3mm) 超薄小外形尺寸無引線封裝 (VSON)
2 應用
- 適配器供電器件
- 硬盤 (HDD) 和固態硬盤 (SSD)
- 機頂盒
- 服務器/輔助 (AUX) 電源
- 風扇控制
- PCI/PCIe 卡
3 說明
TPS25924x 系列電子熔絲是采用小型封裝的高度集成電路保護和電源管理解決方案。 該器件使用極少的外部組件并可提供多重保護模式。 它們能夠有效地防止過載、短路、電壓浪涌、過高浪涌電流和反向電流。
電流限制級別可通過一個外部電阻設定。 內部鉗位電路可將過電壓限制在一個安全的固定最大值，無需使用外部組件。
具有特殊電壓斜坡要求的應用可以使用單個電容來設定 dV/dT，以確保達到適當?shù)妮敵鲂逼滤俾省?許多系統（例如 SSD）禁止將儲存的電容能量通過 FET 二極管倒流到降壓或短路輸入總線。 BFET 引腳專用于這類系統。 外部 NFET 可與 TPS25924x 輸出形成“背靠背 (B2B)”連接，而由 BFET 驅動的柵極可防止電流從負載流回電源（請參見Figure 43）。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS259241 | VSON (10) | 3.00mm × 3.00mm |
| TPS259240 |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

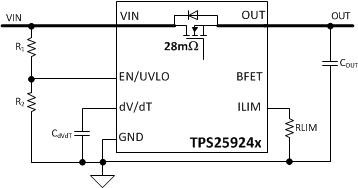

應用電路原理圖

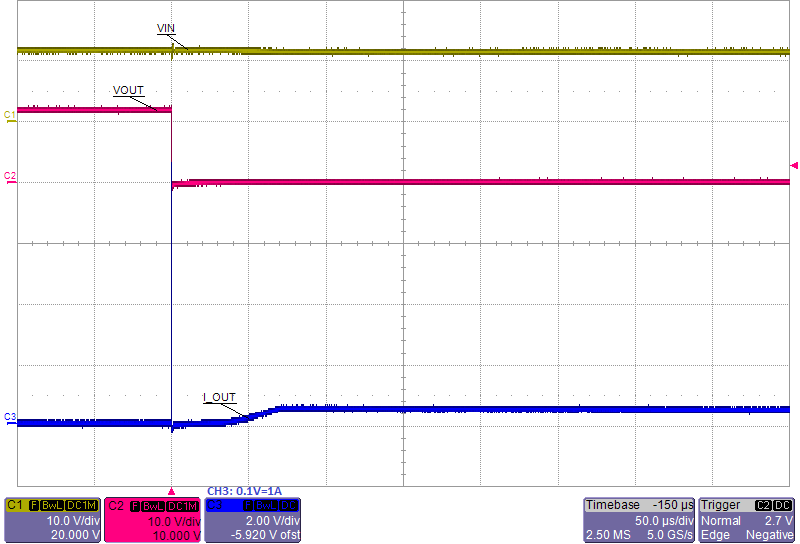

瞬態：輸出短路
