ZHCSGW8 April 2017 TPS25810A-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 說明 （續）
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RVC|20
散熱焊盤機械數據 (封裝 | 引腳)
- RVC|20
訂購信息
1 特性
- 符合汽車應用 要求
- 具有符合 AEC-Q100 標準的下列特性：
- 器件溫度等級 T：環境工作溫度范圍為 –40°C 至 105°C
- 器件人體模型 (HBM) 靜電放電 (ESD) 分類等級 2
- 器件組件充電模式 (CDM) ESD 分類等級 C4B
- 兼容 USB Type-C 版本 1.2 的下行數據端口 (DFP) 控制器
- 連接器連接或斷開的檢測
- 配置通道 (CC) STD、1.5A、3A 電流能力通告
- 超高速極性的確定
- VBUS 應用和放電
- VCONN 應用于電子標記電纜
- 音頻和調試附件的識別
- 端口未連接時，IDDQ 的典型值為 0.7µA
- 三個輸入電源選項
- IN1：USB 充電電源
- IN2：VCONN 電源
- AUX：器件電源
- 電源喚醒可保證系統冬眠 (S4) 和關閉 (S5) 功耗狀態下的低功耗
- 34mΩ（典型值）高側金屬氧化物半導體場效應晶體管 (MOSFET)
- 固定 3.4A ILIM (±7.1%)
- 數字電纜補償，IOUT ≥ 1.95A
- 封裝：20 引腳 WQFN (3mm × 4mm) (1)
1. CC 引腳符合 IEC-61000-4-2 標準
2 應用
- 汽車信息娛樂系統
- 汽車后座 USB 充電
3 說明

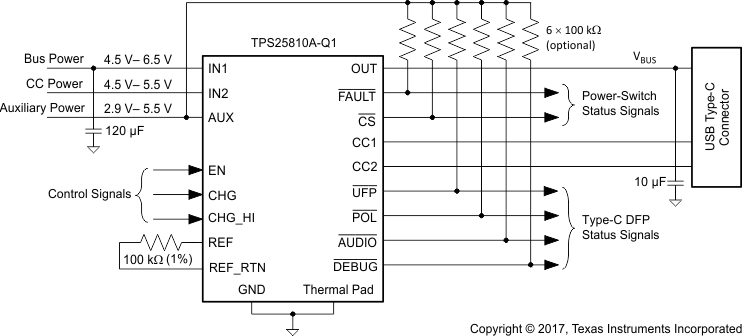

TPS25810A-Q1 器件一款 USB Type-C 下行端口 (DFP) 控制器，集成了一個額定電流為 3A 的 USB 電源開關。此器件通過監測 Type-C 配置通道 (CC) 線路來發現連接的 USB 設備。如果連接了上行端口 (UFP) 器件，它會向 VBUS 供電，并將可選 VBUS 拉電流能力通過直通 CC 線路傳達給 UFP。如果使用電子標記電纜連接了 UFP，它還會將 VCONN 電源施加于電纜 CC 引腳。當連接 Type-C 音頻附件或調試附件時，TPS25810A-Q1 可以識別并報告此連接。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS25810A-Q1 | 超薄四方扁平無引線 (WQFN) (20) | 3.00mm x 4.00mm |
- 要了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
