ZHCSGL1A May 2017 – May 2017 TPS2547

PRODUCTION DATA.

封裝選項

機械數據 (封裝 | 引腳)

RTE|16
- MPQF149D

散熱焊盤機械數據 (封裝 | 引腳)

RTE|16
- QFND525B

訂購信息

1 特性

符合 USB BC 1.2 規范的 D+/D– CDP/DCP 模式
符合中國電信行業標準 YD/T 1591-2009 的
D+/D– 短路模式
通過自動選擇以下模式支持非 BC1.2 充電模式：
- D+/D– 分壓器模式（2V/2.7V 和 2.7V/2V）
- D+/D– 1.2V 模式
支持休眠模式充電和鼠標/鍵盤喚醒
負載檢測（針對 S4/S5 充電過程中的電源控制以及所有充電模式下的端口電源管理）
可兼容 USB 2.0 和 3.0
集成 73mΩ（典型值）高側金屬氧化物半導體場效應晶體管 (MOSFET)
3A 可編程 I_LIMIT 支持 15W 負載
工作電壓范圍：4.5V 至 5.5V
禁用和啟用時為 2 µA/270 µA I_Q
插入式，BOM 與 TPS2543/46 兼容
16 引腳 WQFN 封裝 (3.00 mm × 3.00 mm)
DM/DP 引腳上的靜電放電 (ESD) 額定值達 8kV
UL 認證文件號E169910 和 CB 認證 - 待審批

2 應用

USB 端口（主機和集線器）
筆記本和臺式機
通用墻式充電適配器

3 說明

TPS2547 是一款集成有 USB 2.0 高速數據線路 (D+/D-) 開關的 USB 充電端口控制器和電源開關。TPS2547 可在 D+/D– 上提供電氣信號，從而為特性說明部分中列出的充電方案提供支持。TI 使用 TPS2547 對常用的移動電話、平板電腦以及媒體設備進行充電測試，以確保其既與符合 BC1.2 的器件兼容也與不符合 BC1.2 的器件兼容。

除了支持對常用設備進行充電，TPS2547 還支持兩種不同的電源管理功能，分別為電源喚醒和端口電源管理 (PPM)（通過 STATUS 引腳實現）。電源喚醒允許在 S4/S5 充電中進行電源控制，PPM 支持在多端口系統中進行智能端口電源管理。此外，TPS2547 完全支持帶有鼠標/鍵盤（適用于低速和高速）的系統喚醒（從 S3 喚醒）。

TPS2547 73mΩ 配電開關專門用于可能面臨高容性負載和短路問題的應用。憑借兩個可編程電流閾值，該器件可靈活設置電流限值和負載檢測閾值。

器件信息⁽¹⁾

器件型號	封裝	封裝尺寸（標稱值）
TPS2547	WQFN (16)	3.00mm x 3.00mm

如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

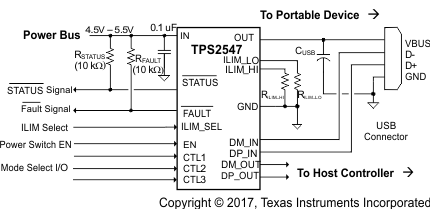

簡化原理圖
