ZHCSEU0A November 2015 – December 2015 LM5109B-Q1
PRODUCTION DATA.
1 特性
- 符合汽車類 應用標準
- 具有符合 AEC-Q100 標準的下列結果
- 器件溫度 1 級
- 器件人體放電模型 (HBM) 靜電放電 (ESD) 分類等級 1C
- 器件組件充電模型 (CDM) ESD 分類等級 C4A
- 可驅動高側和低側 N 溝道金屬氧化物半導體場效應晶體管 (MOSFET)
- 1A 峰值輸出電流（1.0A 灌電流/1.0A 拉電流）
- 獨立的晶體管-晶體管邏輯電路/互補金屬氧化物半導體 (TTL/CMOS) 兼容輸入
- 自舉電源電壓高達 108V（直流）
- 短暫傳播時間（典型值為 30ns）
- 可以 15ns 的上升和下降時間驅動 1000pF 負載
- 優異的傳播延遲匹配（典型值為 2ns)
- 電源軌欠壓鎖定
- 低功耗
- 耐熱增強型晶圓級小外形無引線 (WSON)-8 封裝
2 應用
- 推挽轉換器
- 半橋和全橋電源轉換器
- 固態電機驅動器
- 雙開關正向電源轉換器
3 說明
LM5109B-Q1 是一款具有成本效益的高電壓柵極驅動器，設計用于驅動采用同步降壓或半橋配置的高側和低側 N 溝道 MOSFET。懸空高側驅動器能夠在高達 90V 的電源軌電壓下工作。輸出通過兼容 TTL/CMOS 的邏輯輸入閾值獨立控制。穩健可靠的電平轉換技術同時擁有高運行速度和低功耗特性，并且可提供從控制輸入邏輯到高側柵極驅動器的干凈電平轉換。該器件在低側和高側電源軌上提供了欠壓鎖定功能。該器件采用耐熱增強型 WSON(8) 封裝。
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM5109B-Q1 | WSON (8) | 4.00mm x 4.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

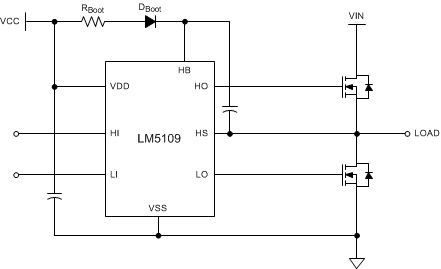

簡化的應用示意圖
