1 引言
德州儀器 (TI) 的 DS90UB960-Q1EVM 評估模塊 (EVM) 是一款用于評估 DS90UB960-Q1 的功能板，DS90UB960-Q1 是一種多功能解串器集線器，可使用標準同軸電纜通過 FPD-Link III 接口，接收來自最多 4 個單獨數據流的串行傳感器數據。與 DS90UB953-Q1 串行器搭配使用時，DS90UB960-Q1 可接收來自 200 萬像素成像儀的數據，后者支持在 60Hz 幀速率下實現 1080p 全高清分辨率。DS90UB960-Q1 將多條數據流合并管理，提供符合 MIPI CSI-2 標準的輸出，從而與下游處理器互連。
DS90UB960-Q1EVM 經配置，可與最多四個 DS90UB953-Q1 串行器進行通信。該模塊具有一個四合一 Mini-FAKRA 連接器，一個四路 Mini-Fakra 轉 4 倍單通道 FAKRA 電纜組件，支持同軸電纜供電電壓配置，可連接最多四個攝像頭模塊（需自備）。每個 FPD-Link III 接口還包括一個單獨的低延遲雙向控制通道，可通過 I2C 端口傳輸控制信息。攝像頭同步和功能安全特性所需的通用 I/O 信號也利用該雙向控制通道對 DS90UB960-Q1 中的寄存器、連接的串行器及其連接的遠端 I2C 器件進行編程。該 EVM 還具有一個板載 MSP430，作為 USB2ANY 橋連接 PC，對器件進行評估。USB2ANY 與 Analog LunchPAD GUI 工具連接。
該 EVM 不可用于 EMI 測試。EVM 旨在為訪問器件引腳提供便利，模塊上提供用于監測或應用信號的抽頭點、用于端接的附加焊盤以及多種連接器選項。

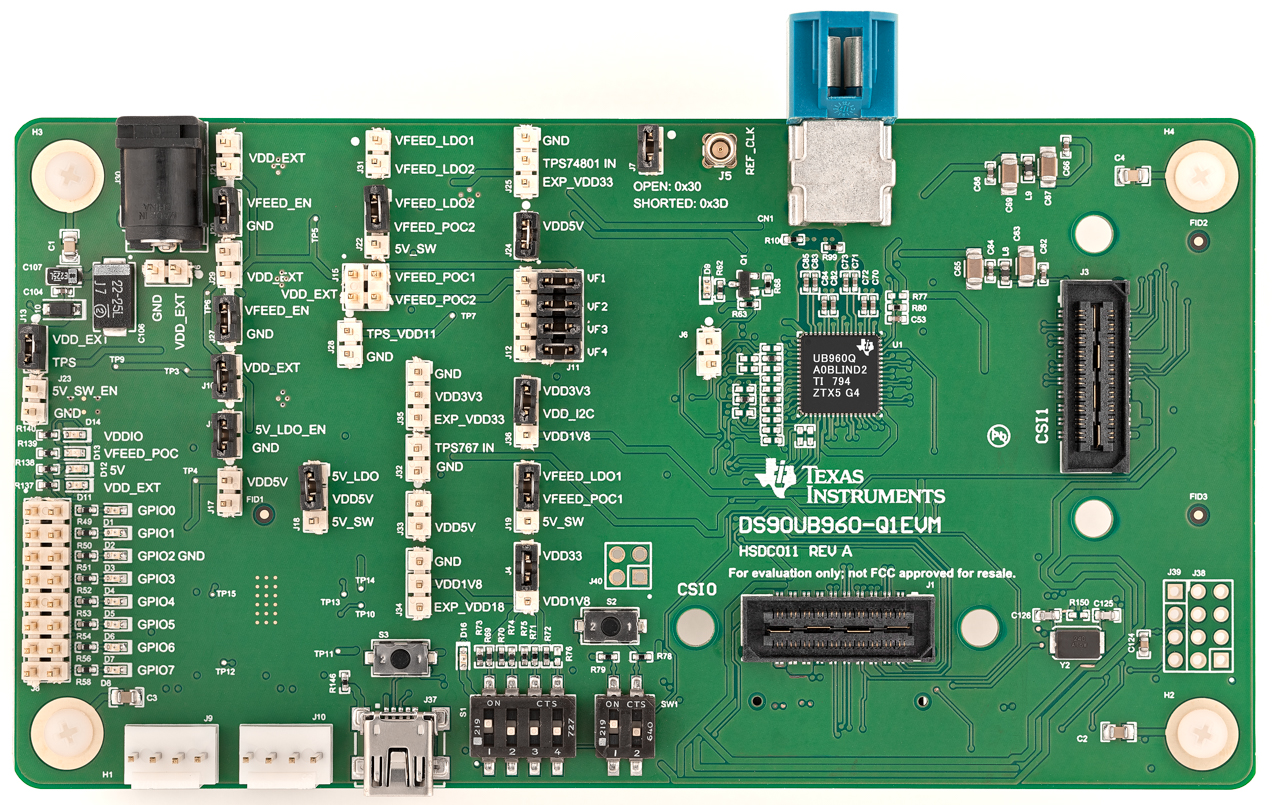

圖 1-1 DS90UB960-Q1EVM
