ZHCU787B February 2018 – April 2021 DS90UB960-Q1
4 主要元件

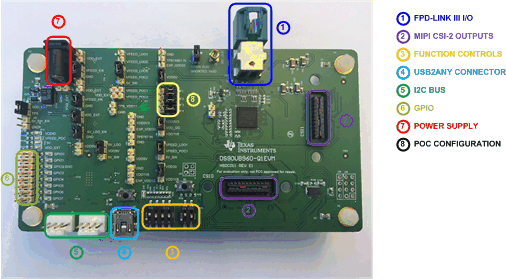

圖 4-1 展示了 DS90UB960-Q1EVM 的主要元件。
- 適用于 FPD-Link III 接口的四合一 Mini-FAKRA 連接器還有一個四路 Mini-Fakra 轉 4 倍單通道 FAKRA 同軸電纜組件（圖中未顯示），用于將 EVM 與多達四個傳感器模塊連接
- 用于將 CSI-2 I/O 連接到下游處理器的 Samtec QSH 型連接器
- 用于配置 DS90UB960-Q1 功能模式的開關
- 用于將 EVM 連接至 PC 的 USB2ANY 連接器
- 用于訪問 DS90UB960-Q1 I2C 端口的連接器
- 用于訪問 DS90UB960-Q1 GPIO 的連接器
- 通過單個 12V/1A 電源為 DS90UB960-Q1EVM 供電的筒式插孔型連接器
- 用于選擇 PoC 電源的連接器
圖 4-1 EVM 接口連接為了能夠演示功能，還需要以下元件（另售）：
- 至少一個 DS90UB953-Q1EVM 或攝像頭模塊（最多可能需要四個）
- 支持時鐘延展的 USB 至 Mini USB 轉接線或 I2C 主機控制器（如 USB2ANY）
- 支持 12V，1A 負載的電源
- 可選：MIPI-CSI-2 輸出分析儀或主機處理器
