ZHCAAV6 April 2021 TPS92515-Q1 , TPS92518-Q1 , TPS92520-Q1 , TPS92662A-Q1 , TPS92663A-Q1 , TPS92682-Q1 , TPS92692-Q1
1 單功能前照燈
靈活的設計：單級電源轉換架構
單級 LED 驅動器是一款簡單、經濟高效的解決方案，適用于單功能前照燈，例如日間行車燈、轉向燈或遠光燈和近光燈功能。為了驅動這些僅含一個或兩個 LED 的單一功能，可采用降壓拓撲 LED 驅動器（例如 TPS92515HV-Q1）其是一種尺寸更小效率更高的解決方案。當 LED 驅動器必須在負載突降或啟動或驅動多個 LED 等極端條件下處理寬輸入電壓變化時，通常采用升壓、降壓/升壓、SEPIC、反激或 Cuk 拓撲。在這些情況下， TI 擁有強大的產品組合，包括 TPS92692-Q1 和 TPS92682-Q1，可以實現多種配置。TI 的 LED 驅動器可確保在所有可能的工作條件下， LED 的輸出電流穩定可靠。
TI 靈活的單級 LED 驅動器產品是具有高級調光功能的高度可配置的負載點解決方案。除了擴頻等 EMI 緩解技術之外，TI 的產品系列還具有診斷和保護功能，可提供必要的功能，為單功能前照燈創建穩健、高性能的平臺電子解決方案。

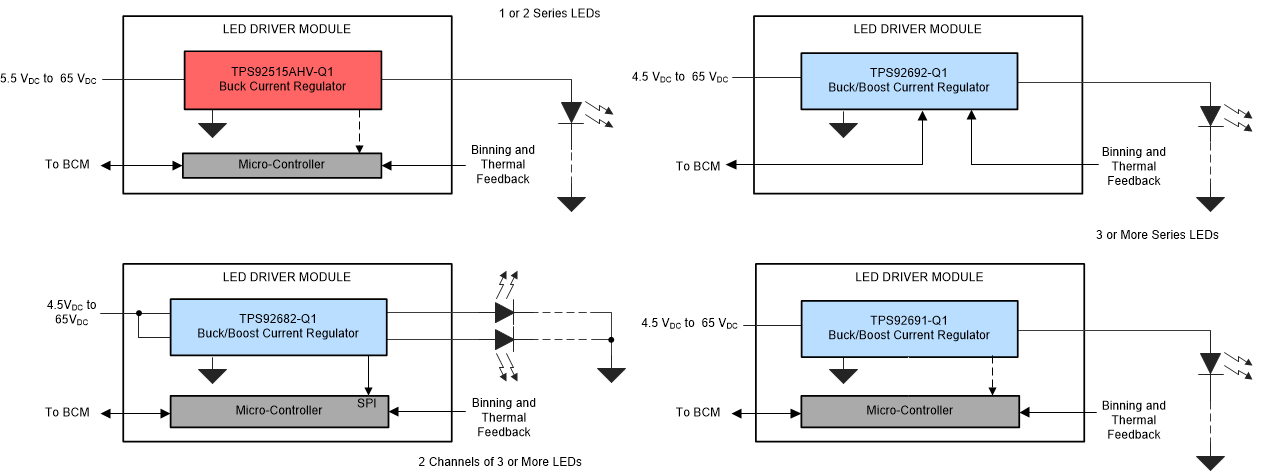

圖 1-1 LED 驅動器產品表 1-1 單級器件建議
| 器件 | 通道 數 |
內部 開關 |
輸入 電壓 |
輸出 電壓 |
最大 LED 電流 | 特殊特性 |
|---|---|---|---|---|---|---|
| 多拓撲電流調節器 | ||||||
| TPS92682-Q1 | 2 | 否 | 4.5V 至 65V | 3V 至 65V | 5A | 模擬和 PWM 調光、SPI 接口、故障處理 |
| TPS92692-Q1 | 1 | 否 | 4.5V 至 65V | 2.5V 至 65V | 無限制 | 可調節基準、擴頻、故障處理 |
| TPS92691-Q1 | 1 | 否 | 4.5V 至 65V | 0V 至 65V | 無限制 | 模擬和 PWM 調光、故障處理、軌至軌電流檢測 |
| 降壓穩流器 | ||||||
| TPS92515HV-Q1 | 1 | 是 | 5.5V 至 65V | 0V 至 65V | 2A | 模擬和 PWM 調光 |
| LM3409HV-Q1 | 1 | 否 | 6V 至 75V | 0V 至 75V | 5A | 模擬和 PWM 調光 |
